內容提要：本文對以下幾個與消防相關的配電設計中容易出現錯誤的問題進行總結分析以及解決問題的方案：
　　（1） 消防用電設備配電系統的分支線路、干線線路跨越防火分區配電；
　�。�2） 消防用電設備未采用專用回路供電；
　�。�3） 消防設備雙電源切換位置不當
　�。�4） 消防設備配電線路上保護開關過負荷保護切斷電路；
　�。�5） 公共或高層住宅建筑非消防電源切斷區域不合理。
　　關鍵詞：消防配電設計，防火分區，消防用電設備，過負荷保護，非消防電源切斷
　　1引言
　　隨著房地產業的高速發展，各類建筑越來越多樣化，越來越復雜，所以對建筑設計行業也就提出了更高的要求，這就要求我們設計人員需要更加合理、規范的進行設計工作。
　　2問題總結以及解決方案
　　根據現行的國家有關規范、規程，對民用建筑工程設計中由于設計人員的考慮不周、忽視和對規范、規程的理解不夠全面，往往會在設計中造成一些不當做法和錯誤，下面總結了幾點與消防相關的配電中常見問題，并提出改進措施，希望和大家一起討論交流。
　　2．1消防用電設備配電系統的分支線路、干線線路跨越防火分區配電。
　　《民用建筑電氣設計規范》JGJ16－2008中13.9．8條規定：消防用電設備配電系統的分支線路，不應跨越防火分區，分支干線不宜跨越防火分區。
　　此問題比較容易出現在地下室建筑中，由于地下室防火分區面積小，所以一個地下室往往需要分為幾個防火分區，每個防火分區范圍不大，如果各分區內設置一些較分散的小容量消防設備時（如排煙風機、送風機等），設計人員很容易在其中一個防火分區內設置一個雙電源配電箱為各設備放射式供電，這樣做很明顯不符合規范要求。遇上這樣的情況時，比較合理的做法應該是在各防火分區內設置雙電源箱，分別為各分區內設備供電，當然雙電源箱的主、備電源均應由總低壓配電室的主、備電源引來。
　　2．2消防用電設備未采用專用回路供電。
　　《建筑設計防火規范》GB50016—2006中11.1.4條規定（強文）：消防用電設備應采用專用的供電回路，當生產、生活用電被切斷時，應仍能保證消防用電。其配電設備應有明顯標志�！陡邔用裼媒ㄖ�沒計防火規范》GB50045—95（2005年版）中第9.1.3條規定：消防用電設備應采用專用的供電回路，其配電設備應設有明顯標志。其配電線路和控制回路宜按防火分區劃分。

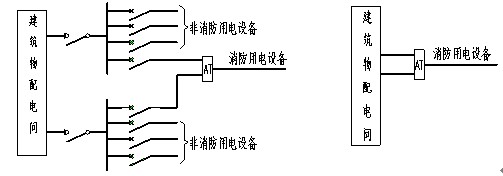

　　設計人員設計時會出現下圖（左）所示情況的問題，圖中當我們將非消防用電負荷從負荷開關處斷開后，同時將消防用電設備電源切斷，從而影響到消防負荷的供電。合理做法應該是消防設備的供電應從建筑物配電間開始設專用的供電回路供電，如下圖示（右）。
　　
　　2．3消防設備雙電源切換位置不當。
　　《高層民用建筑沒計防火規范》GB50045—95（2005年版）中9.1.2條規定：高層建筑的消防控制室、消防水泵、消防電梯、防煙排煙風機等的供電，應在最末一級配電箱處設置自動切換裝置。……

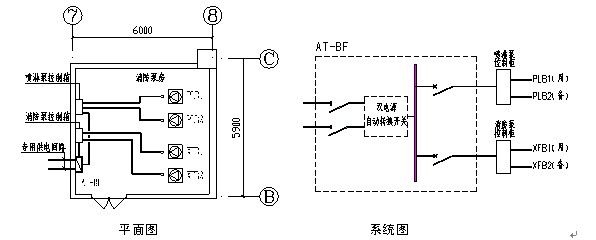

　　此問題比較容易出現在一用一備的消防設備供電系統中，如消防泵房內消防泵和噴淋泵的配電，各消防泵均為一用一備的運行方式。有些設計人員很可能會按下圖設計：
　　
　　以上設計可以看出，針對單臺的消防泵來說，并沒有達到的雙電源末端切換的要求，所以不符合規范要求。
　　改進方案：消防泵控制箱應該為獨立式或隔離間隔式，每個泵均由單獨回路供電，對應平面圖、系統圖如下所示：
　　
　　2．4消防設備配電線路上保護開關過負荷保護切斷電路。
　　《低壓配電設計規范》GB50054-95中第4．3．5條規定：突然斷電比過負載造成的損失更大的線路，其過負載保護應作用于信號而不應作用于切斷電路。
　　條文解釋：線路的過負載畢竟還未成短路，短時間的過負載并不立即引起災害，在某些情況下可讓導體超過允許溫度運行，也即犧牲一些使用壽命以保證對某些負荷的供電不中斷，如消防水泵之類的負荷，這時保護可作用于信號。
　　設計人員對此條規范往往很熟悉，問題主要出現在設計過程中忽略對線路上保護電器型號功能的說明。下面以下列圖示說明：
　　
　　圖中熱繼電器KH為設備的過載保護電器，設計中就應說明KH的保護只作用于報警；同時該線路上又有斷路器保護QF，而一般斷路器均自帶過負荷保護功能，所以在設計過程中，我們還應說明將斷路器的過負荷保護取消。
　　2．5公共或高層住宅建筑非消防電源切斷區域不合理。
　　《火災自動報警系統設計歸范》GB50116-98中6.3.1.8消防控制室在確認火災后，應能切斷有關部位的非消防電源，并接通警報裝置及火災應急照明燈和疏散標志燈。條文解釋中說明：為了撲救方便，火災時切斷非消防電源是必要的。但是切斷非消防電源時應該控制在一定范圍之內。有關部位是指著火的那個防火分區或樓層，一旦著火應切斷本防火分區或樓層的非消防電源。切斷方式可以人工切斷，也可以自動切斷，切斷順序應考慮按樓層或防火分區的范圍，逐個實施，以減少斷電帶來的不必要的驚慌。

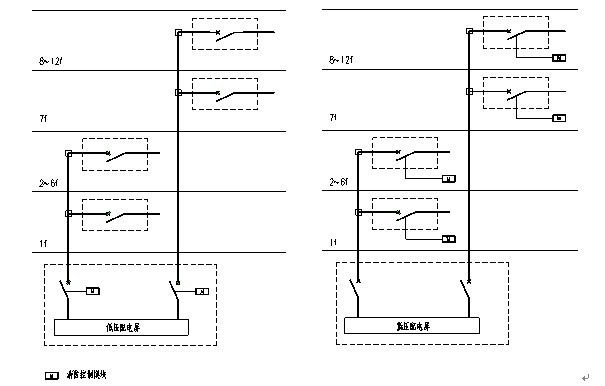

　　在實際設計過程中，有的設計人員往往為了圖省事，將切斷非消防電源的控制設置在總低壓配電室的出線回路上（見下圖示左），這就造成停電范圍過大，而可能會引起遠離著火區人員的驚慌；而合理做法應該是按樓層設置強切控制（見下圖示右），這樣才能按要求有順序、有步驟的實現逐層實施斷電，更有利于人員的疏散工作。
　　
　　3結束語
　　以上匯總的幾個問題是設計中設計人員容易混淆、容易忽視以及對規范理解深度不夠等等出現的一些問題，意在提起同行們的注意，共同避免這些問題再次出現，以完善和優化設計，并希望做到拋磚引玉的作用，多多總結問題、解決問題、共同學習、共同勉勵，使得我們的電氣設計更加合理、更加完善、更加規范。
