摘要：市場上各類電池和充電器的產品質量參差不齊，此類產品的投訴逐年增長，對該類產品的質量檢測需求逐年增加，這就要求我們質量技術監督部門具備完善的檢測手段。文中按照國家標準的要求，對小型電池和充電器的檢測方法進行討論和研究。
　　關鍵詞：小型電池；充電器；標準；檢測
　　Compactbatteryandbatterycharger'sexaminationmethodsummary
　　Zhuyu-lin（HLJProvinceElectronicInformationProductsSupervisionInspectionInstitute）
　　Abstract:Inthemarketeachkindofbatteryandbatterycharger'sproductqualityisirregular,Thiskindofproduct'ssuitgrowsyearbyyear,Increasesyearbyyeartothiskindofproduct'squalitydetectiondemand,Thisrequestsourqualitytechnologysurveillancedepartmenttohavetheconsummationexaminationmethod.Inarticleaccordingtonationalstandardsrequest,Carriesonthediscussionandtheresearchtothecompactbatteryandbatterycharger'sexaminationmethod.
　　Keywords:Compactbattery;Batterycharger;Standard;Examination
　　由于電池和充電器市場的繁榮，需求的不斷增長，使該類產品的生產和經營比較混亂，市場上各類電池和充電器的產品質量參差不齊，此類產品的投訴逐年增長，對該類產品的質量檢測需求逐年增加，這就要求我們質量技術監督部門具備完善的檢測手段，能夠及時、準確地完成各類產品的檢測工作。為此，研究電池和充電器檢測方法是必要和緊迫的。
　　本方法采用微機控制在同一儀器上實現電池和充電器的自動檢測,解決了電池性能檢測采用分立儀器按不同參數分別測量的難題，在滿足國家標準要求的檢測項目和技術指標的情況下，使電池性能檢測操作簡單、檢測時間短、檢測效率高。對于充電器的性能檢測，本項目采用虛擬電池技術，使充電器的檢測在幾分鐘之內就能解決，提高了測試效率和保證了檢測質量。
　　按照國家標準規定，通過對鋰離子電池充電性能、放電性能的檢驗可實現對電池性能的綜合評價，為此，本文提出了采用先進的自動控制理論，以高性能單片機為核心，采用程控恒流恒壓方式，通過特定負載對電池充電特性、放電特性、過充、過放特性、短路保護特性以及內阻進行檢測，實現對電池性能的檢驗和評價。
　　對電池的測試部分：將電池的充、放電電壓和電流按標稱值進行設置，然后通過程控電壓、電流源對被測電池進行充、放電，通過充放電控制電路實現充電和放電的轉換，在轉換及充放電的過程中，通過微處理器計算電池的容量、內阻、過充、過放指標，最終將檢測過程中的數據進行存儲，實現對電池性能的測試。
　　對充電器的測試部分：將模擬負載加到被測充電器上，對充電器電壓、電流進行檢測，不斷調整負載量值，直到所測電壓、電流達到充電器標稱指標為止，記錄這時的值，即為該充電器的性能指標。同時經過轉換系統的不同組合，實現充電器過充、過放能力的測試，將測試結果存儲，實現充電器性能的測試。
　　測量功能包括內阻測量、充電性能測試、過充保護測試、放電性能測試（容量測量）、短路保護、過放保護6個基本測量測試功能。
　　國家標準除對鋰電池的使用環境、外觀要求、絕緣要求、技術指標等提出要求外，對充電特性和放電特性的技術指標提出了特殊規定，充電采用限壓恒流方式，按0.2C5A或1C5A兩種制式進行，當電池端電壓達到充電限制電壓（對標稱電壓為（3.6×n）V的鋰電池充電時，電池端電壓不大于（4.2×n）V，n為電池節數）時，改為恒壓充電，直到充電電流小于或等于0.01C5A電流值，最長充電時間不大于8h，停止充電。放電采用0.2C5A或1C5A兩種制式進行，以0.2C5A電流放電到終止電壓時，放電時間應不低于5h。以1C5A電流放電到終止電壓時，放電時間應不低于51min。

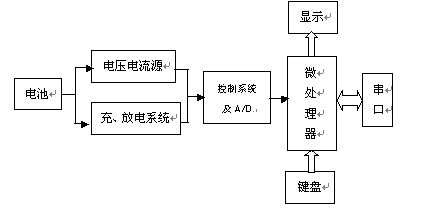

　　對上述指標進行檢測的測試原理框圖如圖1所示。程控恒壓恒流源對被檢電池按標準規定充電，通過特定負載對被測電池放電，整個測試過程通過A/D監測實現自動測試。
　　
　　圖1電池測試原理框圖
　　
　　具體測試電路如圖2所示。
　　
　　
　　　　
　　圖2電池測試原理電路
　　對被測電池加特定負載，由采樣電路對被測電池的電流、電壓進行采樣，計算電池內阻，按照實驗經驗，不同電池的內阻有所差別，內阻大于一定值的（約200mΩ）鋰電池，性能較差，內阻測量適用于現場檢測時，對電池性能的快速初步判定。內阻測量后開始給電池按恒流方式（按1C5A）自動充電，當充至電池端電壓為限制電壓時，充電方式自動改為恒壓充電，電流表指示逐漸減小，當電流表指示降到0.01C5A時，充電結束。
　　按上述規定充電并放置半小時后進行放電檢測，放電采用1C5A制式進行，以1C5A電流放電到終止電壓（其值為n×2.75V）時，放電時間應不低于51min。完成上述過程即實現對電池性能的檢測。
　　本測試方法可以滿足各檢測機構對電池和充電器的檢驗工作的需要，也適用于生產企業作為出廠檢驗標準使用，還特別適用于能源計量領域?qū)﹄姵匦阅艿臏y試需求，對電池和充電器產品質量和技術指標的提高起到促進作用，同時對打擊市場上假冒偽劣產品起到技術把關作用。
