摘要：介紹了使用薄壁不銹鋼管作為燃氣管的優點，闡述其性能及其連接方式，以及施工完成后的試驗及驗收方法

　　關鍵詞：薄壁不銹鋼管,優點,性能,連接方式,試驗及驗收

　　一、概述

　　隨著我國國民經濟的快速發展，城鎮住宅、公共建筑和旅游設施大量興建，對流體(水、燃氣)輸送、供應提出了新的要求。在輸送管道中，鍍鋅鋼管已經逐漸失去了昔日輝煌的歷史，各種新型塑料管及復合管得到迅速發展，但各種管材還不同程度地存在著一些不足，遠不能完全滿足人們的需要和對流體輸送的要求。因此，有關專家預言：建筑流體管材最終將回到金屬管時代。根據國外的應用經驗，金屬管中的薄壁不銹鋼管將可能成為綜合性能最好的管材之一。CJJ94—2009《城鎮燃氣室內工程施工與質量驗收規范》將薄壁不銹鋼管列為室內燃氣管道的選用管材，這是對薄壁不銹鋼管多年來在燃氣領域中的應用給予的充分肯定。薄壁不銹鋼管具有安裝簡便，安全可靠，因其管壁較薄(但其強度并不低)而成本較低，使用壽命較長(大致為銅管的2倍，碳鋼管的2.5～4倍，復合管的2～3倍)等優點，其應用于燃氣室內管道的綜合性價比較高，因此薄壁不銹鋼管已成為目前較為理想的燃氣室內用管材，具有較廣闊的開發和應用前景。

　　二、燃氣薄壁不銹鋼管的性能

　　(1)基本性能

　　①材料強度高。與其他各種常見材料相比，薄壁不銹鋼管的材料強度高，不同管材的強度比較見表1。



　　②耐腐蝕性能好。不銹鋼管之所以具有優異的耐腐蝕性能，是因為其可以與氧化劑發生鈍化作用，在表面形成一層堅韌致密的Cr203富鉻氧化保護膜，而其他碳鋼管、銅管等的鈍化能力很小。

　　③使用壽命長。與其他各種常見材料相比，薄壁不銹鋼管的使用壽命較長，不同管材的使用壽命比較見表2。



　　(2)安全性能

　　①強度高的管材是安全性的基礎

　　由表1可知，奧氏體不銹鋼材質的薄壁不銹鋼管，其抗拉強度是碳鋼管的2倍、銅管的3倍、塑料管的10～15倍。高強度的不銹鋼管承壓較高，能承受外力沖擊和較高的輸送壓力，是安全性好的基礎。

　　②耐腐蝕性好的管材是安全性的保障

　　就耐腐蝕性能而言，不銹鋼管是金屬管中的佼佼者，它在各種含氧量、溫度、pH值溶液中均有良好的耐腐蝕性，即使表面受損，也能很快在常態下自然氧化愈合，因此一般不會發生局部腐蝕，能切實保障管道的安全性。

　　薄壁不銹鋼管是利用不銹鋼熱軋鋼板(帶)或熱軋縱剪鋼帶經輾壓、卷制、焊接而成，是能夠滿足上述要求的室內燃氣管材之一。薄壁不銹鋼管具有耐腐蝕、外表美觀、重量輕等優點，適用于低壓燃氣的輸送，特別適用于對外觀要求較高的中、高檔小區。

　　三、燃氣薄壁不銹鋼管的設計

　　室內燃氣工程設計中涉及的薄壁不銹鋼管，壁厚不得小于0.6mm(DN15以上)，符合GB/T-2008《流體輸送用不銹鋼焊接鋼管》的規定，管材、管件及密封圈應有出廠合格證和質量保證書，管卡為專用不銹鋼管卡。用于地上明設工程，中壓設計壓力0.2Mpa，低壓運行壓力：天然氣2000pa，液化石油氣2800pa;管道合理使用期限30年。

　　四、燃氣薄壁不銹鋼管安裝時的連接方式

　　薄壁不銹鋼管規格為DN15-150mm。公稱直徑小于100mm時主要采用卡壓式或環壓式連接;公稱直徑大于即是100mm時采用法蘭連接。施工及驗收應按CJJ94-2009《城鎮燃氣室內工程施工與質量驗收規范》的要求執行。CJJ 94—2009推薦的薄壁不銹鋼管的連接方式主要有承插氬弧焊式、卡套式、卡壓式、環壓式等幾種較成熟的連接方式。

　　①承插氬弧焊式連接

　　承插氬弧焊是將管道插入管件承口，用鎢極氬弧焊(TIG焊)將兩連接件熔焊焊接而成一體的連接方式。其優點是連接強度高;缺點是施工技術要求高，有時內外氬氣保護在施工現場較難實現。承插氬弧焊式連接見圖1。

　　②卡套式連接

　　卡套式(也稱卡凸式)連接是用鎖緊螺帽和螺紋管件將管道壓緊于管件上的連接

　　方式。其優點是操作方便，易于安裝;缺點是連接強度不夠高，抗外力能力較差。

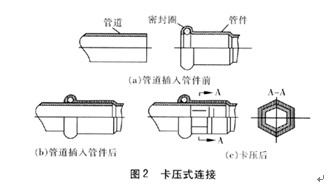

　　③卡壓式連接

　　卡壓式連接是將“0”型密封圈，用專用卡壓工具壓入連接處，鉗壓后斷面呈六邊形的一種擠壓式連接方式。其優點是操作方便，易于安裝;缺點是連接強度不夠高，抗外力能力差。卡壓式連接見圖2。

　　④環壓式連接

　　環壓式連接是將套有圓筒狀彈性體密封圈的管道插入環壓式管件的承口，用專用工具從外部沿承口圓周施壓，使承口連同管道一起局部下凹變形，壓縮承口的密封段，從而達到管道管件緊固密封的一種連接方式。其優點是操作方便，易于安裝，連接強度高;缺點是密封圈和管件不是整體件，安裝中要特別注意其密封效果。環壓式連接見圖3。

　　對比卡壓式和環壓式連接方式，可知：這兩種連接方式基本相似，都是鉗壓連接，但其鉗壓點不同。卡壓式鉗壓點為1處，鉗壓斷面為斷續的六邊形;環壓式鉗壓點為2處，鉗壓斷面為連續的圓形，后者的連接效果較好。此外，管道與設備之間，公稱直徑DN50及以下采用螺紋轉換接頭或法蘭連接，DN65、及以上采用法蘭連接。

　　五、試驗與驗收強度試驗

　　①設計壓力大于10Kpa時，試驗壓力為設計壓力的1.5倍，且不得小于0.1Mpa;

　　②設計壓力小于10Kpa時，試驗壓力為0.1Mpa;設計壓力小于或等于5Kpa時，可不進行強度試驗。

　　③設計壓力大于等于10Kpa的燃氣管道進行強度試驗時，應穩定試驗壓力30分鐘，達到試驗壓力后穩壓1h，進行外觀檢查，并用涂刷發泡劑的方法檢查管道所有接頭，以無泄漏，壓力計量裝置無下降為合格。

　　④強度試驗壓力為0.3Mpa(工業、商業)用時，應在達到試驗壓力的1/2時，停止15分鐘，用發泡劑的檢查管道所有接頭無泄漏后，方可繼續升壓至試驗壓力，并穩定1h，并用發泡劑檢查管道所有接頭，以無泄漏，壓力計量裝置無下降為合格。

　　⑤試驗后應及時將發泡劑清除干凈。

　　嚴密性試驗：

　　①居民、商業、工業用戶管道工程嚴密性試驗范圍，為引入管閥門至燃具前閥門之間的所有管道。

　　②嚴密性試驗應在強度試驗之后進行。

　　③中壓管道系統的試驗壓力為0.2Mpa，在試驗壓力下穩壓不少于2h，用發泡劑檢查連接點，無滲漏、壓力計量裝置無壓力降為合格。

　　④低壓管道試驗壓力為設計壓力且不應小于5Kpa。試驗時間：居民用戶為15分鐘，工商業用戶為30分鐘，以U型水柱壓力計觀察讀數不下降為合格。

　　驗收：

　　①施工單位在工程完工后，應先對燃氣管道及設備進行自檢，合格后通知有關部門驗收。新建工程應對全部裝置進行檢驗;擴建或改建工程可僅對擴建或改建部分進行檢驗。

　　②工程質量驗收合格后，應將有關施工及驗收記錄納入竣工資料。

　　六、結束語：

　　隨著機械行業的不斷發展及燃氣施工技藝水平的不斷完善，結合薄壁不銹鋼管具有安裝簡便，安全可靠，成本低廉的優點，相信不久的將來，其將作為其他燃氣管材的替代品廣泛的應用于中低壓燃氣管道中。

　　參考資料：

　　[1]《深圳市中低壓燃氣管道工程設計、施工及驗收若干技術指引》

　　[2] CJJ94-2009《城鎮燃氣室內工程施工與質量驗收規范》
