【摘要】:基坑為房屋建筑、市政工程或地下建筑物在施工時需開挖的地坑。為保證基坑施工、主體地下結構的安全和周圍環境不受損害而采取的支護結構、降水和土方開挖與回填,包括勘察、設計、施工和監測等,稱為基坑工程,它是地下工程施工中內容豐富而富于變化的領域,是一項風險工程,是一門綜合性很強的新型學科,它涉及到工程地質、土力學、基礎工程、結構力學、原位測試技術、施工技術、土與結構相互作用以及環境巖土工程等多學科問題。
　　【關鍵詞】:深基坑，支護
　　1深基坑支護工程的發展概況
　　由于城市化的快速發展,城市人口超飽和,地上土地資源已極其有限,建筑空間擁擠和城市綠地減少,導致我國的高層建筑如雨后春筍,拔地而起。為了節省土地、充分利用地下空間,高層建筑基礎本身要求有一定的埋置深度,高層建筑的停車場、設備間、儲藏庫等也都設在地下,從而使基坑深度增加。
　　從發展趨勢看,我國正在建設的高層建筑越來越高,向地下發展越來越深,同時密集的建筑群、超深度的基坑、周圍復雜的地下設施都給基坑施工帶來一定的難度,這對基坑工程提出了嚴峻的挑戰。
　　2深基坑工程的特點
　　隨著城市建設中高層、超高層建筑的大量涌現,深基坑工程越來越多,特別是上世紀90年代以來,基坑工程問題已經成為我國建筑工程界的熱點問題之一。基坑工程數量、規模、分布急劇增加,主要特點如下:
　　1)基坑工程是與眾多因素相關的綜合技術,如場地勘察,基坑設計、施工、監測,現場管理,相鄰場地施工的相互影響等。
　　2)建筑趨向高層化,基坑工程正向大深度、大面積方向發展,有的長度和寬度多達百余米,給支撐系統帶來較大的難度。
　　3)隨著舊城改造的推進,基坑工程經常在已建或在建的、密集的或緊靠重要市政設施的建筑群中施工,場地狹窄,鄰近常有必須保護的永久性建筑和市政公用設施,不能放坡開挖,對基坑穩定和位移控制的要求很嚴。相鄰場地的基坑施工,其打樁、降水、挖土等各施工環節都會產生相互影響與制約,增加協調工作的難度。
　　4)工程地質條件越來越差,城市建設不像水電站、核電站等重要設施那樣,可以在廣闊地域中選擇優越的建設場地,只能根據城市規劃需要,隨遇而安。因此地質條件往往較差。在某些沿海經濟開發區較尤為突出。在較土、高水位及其他復雜條件下開挖基坑,很容易產生土體滑移、基坑失穩、樁體變位、坑底隆起、支擋結構嚴重漏水、流土以致破損等病害,對周圍邊建筑物、地下構筑物及管線的安全造成很大威脅。
　　5)基坑工程施工周期長,從開挖到完成地面以下的全部隱蔽工程,常需經歷多次降雨、周邊堆載、振動等,對基坑穩定性不利。
　　6)基坑支護型式具有多樣性,同時也各有其適用范圍和優缺點,相同的地質條件可以采用幾種不同的支護結構型式,可以從各方面相互比較,從中選取最合適的作為基坑支護。
　　7)基坑工程事故多,無論地質條件的優劣、無論基坑的深淺,都經常發生事故,給國家造成巨大的經濟損失,影響居民安定生活。
　　3基坑支護類型
　　基坑支護包括兩個主要的功能:一是擋土,二是止水。傳統的施工方法是板樁支撐系統或板樁錨拉系統,其優點是材料可以回收,但卻存在著諸多致命的弱點,比如支撐往往是在開挖之后施加的,拔出板樁時又會引起無法避免的土體進一步變形。目前工程所采用的支護結構型式多樣,通常可分為樁(墻)式支護體系和重力式支護體系兩大類;根據不同的工程類型和具體情況這兩類又可派生出各種支護結構型式,且其分類方法也有多種。因為支護結構分擋土(擋水)及支撐拉結兩部分,而擋土部分因地質水文情況不同又分透水部分及止水部分,其各部分采用的結構類型分類如下:
　　

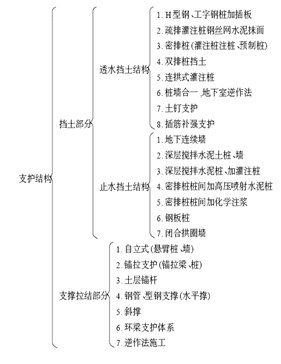

　　圖1支護形式分類
　　4基坑支護結構的方案優選
　　4.1選擇基坑支護結構類型的基本依據
　　分析眾多深基坑支護工程事故發生的原因,其中最主要的還是基坑工程結構選型不合理,考慮的因素不夠全面。基坑支護圍護及撐錨方法較多,為達到同一目的,可以有多種方法,而每一種方法都有其獨特的優點,有的速度快,有的經濟省,有的噪音小,有的用電用水量小等等。選擇支護結構類型的基本依據如下:
　　1)基坑的尺寸,基坑場地的形狀、深度和寬度等。
　　2)基坑支護結構所受的荷載:側向荷載、豎向荷載、地震荷載、風載、地面超載等。
　　3)工程地質及水文地質條件:勘探資料內容及測試方法;地下水情況及分布、地表水位、承壓水層、承壓氣體等。
　　4)環境條件:基坑周圍的地區性質;基坑周圍建筑物狀況;基坑周圍公用設施分布及地下構筑物、管線狀況;基坑周圍交通狀況及道路狀況;基坑周圍水域(河流)狀況;基坑所處地區特殊狀況及對基坑施工的特殊要求等。
　　5)建筑物的基礎結構及上部結構對支護結構的要求。
　　6)基坑開挖及排水等方法。
　　7)對基坑支護結構施工(噪音、振動、地面污染)的要求。
　　8)基坑場地周圍已有基坑支護結構形式或類似基坑支護結構的形式,在施工中的成功、失敗原因、教訓。
　　9)現已應用的各種支護技術的特點與適用范圍。
　　10)相應基坑支護設計規程規范指南等。
　　支護結構類型方案的選擇必須遵循支護結構設計原則,更重要的是根據具體情況和具體解決的原則,使方案的選擇具有創造性與靈活性。所以方案的選擇應從支護工程的總體考慮,例如:
　　1)對于一般高層建筑,往往采用1～2層地下室,灌注樁可作為支護結構的一個滿意的方案。如果可能,可改用地下連續墻,利用連續墻的受力性能好、對不利環境適應性強的優點,可加深地下室,以發揮潛在的經濟價值,創造更好的綜合效益。
　　2)對于具有多層地下室的高層建筑,當采用地下室連續墻時,可考慮逆作法施工方法。上海、廣州、天津、重慶等地應用逆作法施工方法,已收到顯著的效益。
　　3)當采用地下連續墻時,盡可能考慮與地下室外墻合一或和承重墻結合成為三合一的方案。但要注意在設計和施工時,要妥善處理梁樓面結構與墻體的連接構造,要妥善解決防水和差異沉降問題。
　　4)當采用地下連續墻時,要根據工地的具體情況,尤其是深寬的基坑,要與其他支護結構形式或施工方法或特殊的要求結合應用。
　　5)當超過10m深的基坑,有時可以采用直徑大的灌注樁代替地下連續墻。例如上海國際航運大樓,剛開始考慮采用地下連續墻結構,后來,經周密分析研究決定選用灌注樁,比地下連續墻的造價節省約1000萬元,而且,可縮短工期近兩個月。
　　還要指出,對新技術的認識問題。在幾年前,研究人員根據國外經驗曾經提出建議:地下連續墻結構盡可能加以利用,兩墻合一或三墻合一方案。但是,對新的事物的認識要有一個逐步認識和實踐過程,需要先行者探索和實踐,把先進科學技術早日為工程服務。
　　4.2深基坑支護結構選型的步驟
　　深基坑支護結構的設計與施工不同于上部結構。除地基土類別的不同外,地下水位的高低、土的物理力學性質指標及周邊環境等,都直接與支護結構的選型有關。而且,為達到方案的優化,有時根據地層土質的變化以及基坑周圍環境也可采用更為靈活的組合支護方案。通過對國內外大量深基坑支護工程選型的實例總結,深基坑支護設計方案的優選宜遵從如下流程:
　　

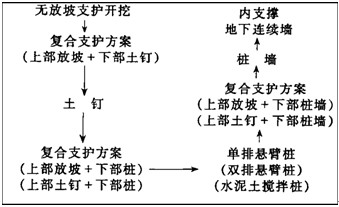

　　圖2深基坑支護設計方案優選流程
　　5深基坑支護技術發展的展望
　　隨著建筑層數的增加,基礎埋深也隨之不斷增加。尤其是進入上世紀90年代后,出現了眾多超高層建筑,地下埋深超過20m,各種深基坑支護的結構型式與施工工藝不斷產生。對于建筑基坑支護結構的選型,建筑物地基土的類別、地下水位的高低、土的物理力學性質指標及周邊環境等,都會對其產生不可忽視的影響。支護結構型式選擇合理,就能做到安全可靠,能帶來可觀的經濟與社會效益;如果選擇不當,便會危及周圍環境,造成嚴重的后果。可見支護結構形式的優化選擇是深基坑支護技術發展的必然趨勢。對大量工程實例的研究發現,深基坑支護工程的發展方向如下可以概括如下:
　　1)土釘墻方案的大量實施,使得噴射混凝土技術得以充分運用和發展。為減少噴射混凝土的回彈量以及保護環境的需要,濕式噴射混凝土將逐步取代干式噴射混凝土。
　　2)基坑向著深、大、周圍環境復雜的方向發展,使得深基坑開挖與支護的難度愈來愈大。受地下空間的限制,內支撐或新型錨桿將逐漸得以推廣運用。
　　3)為減少基坑工程帶來的環境效應問題,或出于保護地下水資源的需要,有時基坑采用帷幕形式進行支護,除地下連續墻外,一般采用旋噴樁或深層攪拌樁等方法構筑止水帷幕。目前,有將水利工程中防滲墻的方法引入到基坑工程的趨勢。
　　4)基坑降水時,為減少因降水引起的地面附加沉降或?qū)εR近建筑物造成的影響,可采用井點回灌技術。
　　5)在軟土地區,為避免基坑底部隆起、造成支護結構水平位移加大和臨近建筑物下沉,可采用深層攪拌或注漿技術對基坑底部土體進行加固,即提高支護結構被動區土體強度的方法。
　　6)為減少坑壁土體的側向變形,可以通過基坑內外雙液快速注漿加固土體;也可以對支撐(或拉結)施加預應力;還可以調整挖土進度以及支撐的施工程序等措施來限制基坑的側向變形。
　　6結語
　　在深基坑工程中,基坑支護結構設計選形必須遵循安全、適用、經濟的原則。多種各具特色的深基坑支護類型,它們各有優缺點,適用于不同地質條件和工程環境,而地質條件是基坑選型的重要因素,可將支護結構的類型按地質條件的不同進行分類。為了便于基坑工程支護結構類型應用時的選擇,對基坑支護以上各方面進行了分析,現總結基坑支護結構選型的方法如下:
　　1)對于硬塑土層:當基坑開挖深度小于10m、周圍施工場地狹小、鄰近基坑邊無重要建筑物時,可以采用拱圈支護結構。
　　2)對于可塑土層:當基坑開挖深度小于8m、基坑周圍不具備放坡或施工重力式擋土墻的寬度、開挖深度不大時,可采用懸臂式排樁支護結構。當基坑開挖深度小于10m、基坑周圍場地允許、鄰近基坑邊無重要建筑物或地下管線時,可采用放坡開挖。
　　當基坑開挖深度小于12m時,可采用土釘支護結構,若土體內富含地下水或可塑以下的軟土層,則不宜采用土釘支護結構;若坑內被動土壓區土質較差或基坑較深,防止基坑支護結構過大變形或坑底土體隆起、滑動等失穩時,可采用支護結構與坑內土質加固的復合式支擋。當基坑開挖深度小于18m、基坑外的地下空間允許錨桿占用、適用無流砂、含水量不高、不是淤泥等流塑土層的基坑支護時,可考慮采用噴錨支護結構。當基坑開挖深度小于20m、基坑周邊施工場地狹窄或有相鄰重要建筑(構)物、基坑尺寸較大、基坑平面尺寸規則、地基土質較軟弱時,可采用大型內支撐環形樁墻支護結構。
　　3)對于軟塑土層:當基坑開挖深度小于6m、基坑周圍不具備放坡條件,但具備重力式擋墻的施工寬度、鄰近基坑邊無重要建筑物或地下管線時,可采用水泥土重力式擋土墻。
　　4)還有幾種基坑支護結構形式對土層條件沒有嚴格的要求:當基坑開挖深度小于12m、場地周邊開闊、有條件采用預應力鋼筋或花藍螺絲拉緊時,可采用地面拉結與支護樁結構。當基坑開挖深度小于20m時,若對基坑周邊的變形有嚴格要求,可采用基坑工程逆作法;若鄰近基坑邊有重要建筑物或地下管線、基坑周圍不具備放坡條件,可采用組合式支護結構;若為基坑周圍施工場地狹小、鄰近基坑邊有建筑物或地下管線需要保護,且土體變形控制要求嚴格的工程,可采用墻式擋土結構(有撐、錨),但在軟土地質條件下,優先考慮內支撐,采用支撐(錨)式排樁支護結構,其中錨桿的錨固段要求有較好的土層,其余不限。
　　由于支護結構類型種類繁多,同一基坑工程有多種不同的支護方案可供選擇,對各種方案要進行分析比較,選最合理、最經濟的支護方案,并采取綜合性技術措施,便可以得到最好的效果。支護結構形式選擇合理,就能做到安全可靠、施工順利、縮短工期,能帶來可觀的經濟與社會效益。一個支護設計方案是否合理,決定著基坑工程的成敗。判斷設計方案是否合理,有兩條標準:一是保證基坑及周圍環境的安全;二是工程造價最低。因此首先要求保證基坑與周圍土體的穩定和整體結構的強度、剛度和穩定性;其次要求支護結構能使施工合理和操作方便;最后要求支護結構在資金和人力投入、材料消耗方面較經濟,且保證工期。只要認真進行方案優選、方案論證,施工工藝不斷完善,我國的深基坑工程將進入蓬勃發展的時期。     學術論文
