摘要：在工程選址勘察階段，筆者運用激電找水方法，快速準確地劃分出構造破碎帶和巖溶發育區，取得了良好的應用效果，為工程地質評價提供了科學依據。
　　關鍵詞：激電法，地下水，工程選址，應用
　　
　　隨著社會的發展，人類文明的進步，高層和重要建筑越來越多，工程選址變得越來越重要。在工程選址勘察階段，物探工作得到了廣泛應用，并取得了良好的效果。
　　在郴州市鯉魚江火電廠B廠選址勘察階段，筆者在擬選廠區開展激電法測量工作。根據激電找水方法，快速準確地劃分出了構造破碎帶和巖溶發育區的范圍，為工程地質評價提供了科學依據。
　　1、方法的產生
　　筆者長期從事激電法找水工作，發現常規激電法[1]、【2】、[3]
　　找水效果不佳，探測構造破碎帶和溶洞的準確率也不高。經過長期的摸索，筆者發現視極化率混沌振蕩現象[４]，可作為激電法找水的標志，并取得了較大的成功。激電法找水準確達到了90％。激電法測量成為找地下水的有力手段。
　　在郴州市鯉魚江火電廠B廠擬選廠區，筆者運用激電法開展中梯掃面工作。根據構造破碎帶和巖溶發育區地下水豐富的特點，把視極化率混沌振蕩現象作為激電法找地下水的標志，通過激電法測量了解工作區地下水的發育和分布狀況，進而劃分出構造破碎帶和巖溶發育區的范圍。后來，經過大量鉆探勘察，證明激電法測量成果是準確的。該方法推斷的構造破碎帶和巖溶發育區與鉆探揭露情況基本相符。通過激電找水方法來識別構造破碎帶和巖溶發育區等不良工程地質現象是完全可行的。
　　2、儀器的選擇
　　筆者在激電法找水工作中，使用過多種電法儀器，如北京地質儀器廠生產的DWD-2A微機激電儀，重慶地質儀器廠生產的DZD-6A多功能直流電法儀，重慶奔騰數控技術研究所研制的WDJD-2多功能數字直流激電儀。這些能測量視極化率衰減曲線的直流激電儀，都能觀測到地下水產生的視極化率混沌振蕩現象，可作為激電法找水的儀器，應用于工程選址勘察階段的電法測量工作。
　　3、異常的判斷

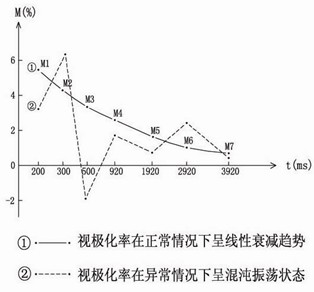

　　以WDJD-2多功能數字直流激電儀（能測量斷電后7個延時時間的極化率）為例，在正常情況下，隨著斷電時間的推移，測點視極化率M1-M7呈線性衰減趨勢。而賦存有地下水的地段，測點視極化率M1-M7并沒有呈線性衰減，而是出現混沌振蕩現象（如圖1）。視極化率M1-M7混沌振蕩現象是地下水在激電法測量中的異常反映，根據該異常就能確定地下水的存在。

　　4、方法的應用
　　在工程選址勘察階段，只需要大致了解工作區的構造情況和巖溶發育情況。激電法測量工作采用中梯掃面方式進行。測量網度按100×10m布置，線距100m，點距10m。供電極距AB=400m，測量極距MN=20m�？蓽y量AB中間地段200m的范圍。由于中梯掃面方式工作效率高，根據上述的異常判斷方法，可快速查明工作區的地下水分布狀況，進而了解構造破碎帶的分布和巖溶發育情況，為工程地質評價提供依據。
　　下表為郴州市鯉魚江火電廠B廠龍灣地段1號剖面激中梯部分測量成果[5]。

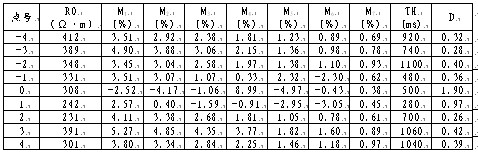

　　激電中梯測量成果表

　　從表中可看出，-1號、0號和1號測點出現視極化率混沌振蕩現象，表明這3個測點下部或其附近有地下水存在。從視極化率混沌振蕩幅度來看，0號測點振幅最大（如圖2），地下水應該最豐富，其它2個測點次之。根據鉆探勘察結果，0號測點正位于區域斷裂帶上，溶洞很發育。-1號和1號測點沒有揭露到溶洞。這兩個測點出現的視極化率異常，推斷是區域斷裂帶的旁側影響所致。其它測點由于遠離構造帶，沒有出現視極化率異�，F象。激電法測量成果準確反映了工作區的工程地質情況，為鉆探施工提供指導意見。
　　
　　5、結論
　　在工程選址勘察階段，開展激電法測量工作，根據激電找地下水的方法，能夠快速準確地劃分出構造破碎帶和巖溶發育區，為工程地質評價提供科學依據。
　　參考文獻
　　1、傅良魁主編《電法勘探教程》1985年1月
　　2、李金銘.《電法找水新方法研究》1989年5月
　　3、李金銘主編《激發極化法方法技術指南》2004年10月
　　4、宋健主編《現代科學技術基礎知識》1994年7月
　　5、周智生,陳勇林.《鯉魚江火電廠B廠電法測量報告》2003年7月,內部資料       論文發表
