摘要：旋挖鉆機具有機動靈活，成孔速度快，施工效率高等優點，適用于樁基密集，工期短的工程。本文簡介了旋挖鉆機在公路工程中的應用及施工工藝，供參考。��
關鍵詞：旋挖鉆機，公路工程，施工工藝
1 前言：
旋挖鉆機在國外發展已有幾十年的歷史，在國內是近幾年才逐漸被認識和應用，因其工作效率高、成孔快、施工質量好、塵土泥漿污染少，大規模應用于城市建筑中的樁基工程。其一般適用于粘土、粉土、砂土、淤泥土、人工回填土及含有部分卵石、碎石的地層，具有大扭矩動力頭和自動內鎖式伸縮鉆桿的鉆機，可以適應微風化巖層的施工。在公路工程中，因樁基比較分散，線路長而地質變化多，以前使用該類鉆機較少，但近年，隨著公路工程普遍任務緊、工期短、且旋挖鉆機造價不斷降低，慢慢地使用多了起來。

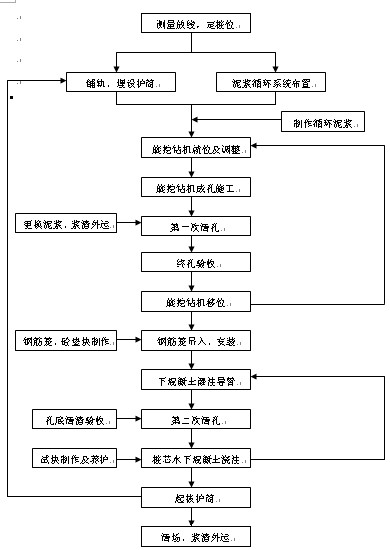

2 施工工藝流程：
旋挖鉆孔施工是利用鉆桿和鉆斗的旋轉，以鉆斗自重并加液壓作為鉆進壓力，使土屑裝滿鉆斗后提升鉆斗出土。通過鉆斗的旋轉、挖土、提升、卸土和泥漿置換護壁，反復循環而成孔。吊放鋼筋籠、灌注砼、后壓漿等同其他水下鉆孔灌注樁工藝。


3 主要施工機械設備

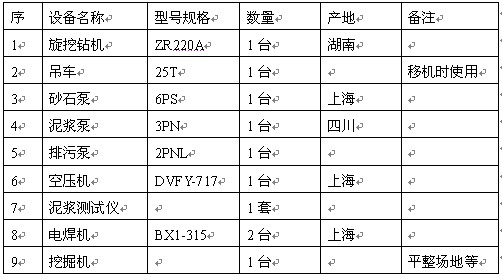

工作面主要施工設備配套表

4 施工工藝介紹
4.1 施工準備：
4.1.1 施工現場的準備
1. 臨時設施
根據施工需要，配備一個集裝箱或若干帳篷用于工人生活住宿。
2. 供水供電
旋挖鉆機本身施工采用柴油動力，只需配備一臺小型發電機用于臨時設施及電焊機等設備，另需挖掘水井或用供水車運輸水至蓄水池用于泥漿制作。
4.1.2 泥漿制備
泥漿有保護孔壁和排渣的作用，泥漿質量應以不塌孔并達到有效排渣為原則。旋挖機鉆孔速度快，更應注意泥漿的制作。推薦采用優質膨潤土粉制漿，現場設置1個泥漿池集中制漿，容量約100m3，并設容積20m3的沉淀池兩個，串聯并用，泥漿泵送至施工樁孔。
泥漿中應添加適量純堿（0.4%的Na2CO3），對細砂粉砂較松散的地段和再次使用的泥漿，還應添加適量(約0.1%)纖維素以改善性能。泥漿性能指標要求如下：

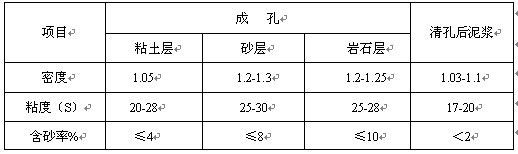

泥漿指標控制表


在施工中應做好泥漿的日常維護管理，經常測定泥漿的比重、粘度、及含砂率。清孔后及灌注砼前泥漿的各項性能指標要達到有關的設計、規范要求，達不到要求的泥漿不準使用。
泥漿循環系統應根據施工場地合理布置，泥漿循環槽要盡可能長并具有一定的坡度，以保證泥漿循環順暢及沉淀巖渣的清理，并及時轉動至固定地點堆放，以保證現場的施工作業正常，做到文明施工。
4.2 樁位測量及定位
根據提供的水準點和基準點做好永久性標志，并在施工前對樁位點進行復測，以此作為護筒埋設及鉆機定位的依據。
4.3 護筒埋設
根據測量定出的軸線及樁位中心點，然后用“十字交叉法”將樁位中心點引到枕木或護筒上，并作好標記，作為挖埋護筒、鉆機定位及以后檢驗樁位中心的依據，同時測出地面高程或枕木高程，以此為鉆孔深度的基準。
護筒用6mm厚的鋼板卷制，單節長1.3m，護筒直徑比設計樁徑大20cm，護筒埋設深度宜在2-4m，垂直度不得超過1%，護筒中心與樁位中心的偏差不得大于2cm。
4.4 旋挖鉆成孔技術方法
4.4.1 鉆機就位
鉆機就位前，應先對旋挖鉆的樁孔中心點重新校核，并平整樁位附近場地。鉆機就位時，預先檢查鉆機的性能狀態是否良好，保證鉆機工作時正常，把鉆機開到樁位旁，將螺旋鉆頭的尖端正對樁位標注點。
鉆機停位回轉中心距孔位在3~4.5m之間。在允許情況下，變幅油缸盡可能將桅桿縮回，這樣可以減少鉆機自重和提升下降脈動壓力對孔的影響。注意檢查在回轉半徑是否有障礙物影響旋挖鉆機回轉。
4.4.2 旋挖鉆進成孔
旋挖鉆成孔施工法，又稱鉆斗施工法。成孔原理是在一個可閉合開啟的鉆斗的底部及側邊，鑲焊切削刀鋸，在伸縮鉆桿旋轉驅動下，旋轉切削挖掘土層，同時使切削挖掘下來的土渣進入鉆斗內，鉆頭裝滿后提出孔外卸土，如此循環形成樁孔。旋挖鉆機成孔施工具有低噪音、低振動、扭矩大、成孔速度快、無泥漿循環等優點；缺點是在粘性較大的粘性、淤泥土層中施工，回轉阻力大，鉆進效率低，容易糊鉆。因此比較適用于填土層、粘土層、粉土層、淤泥層、砂土層以及短螺旋不易鉆進的含有部分卵石、碎石的地層、全、強及中風巖層。
鉆進成孔的技術方法如下：


當鉆機就位準確，泥漿制備合格后即開始鉆進，鉆進時每回次進尺控制在60cm左右，剛開始要放慢旋挖速度，并注意放斗要穩，提斗要慢，特別是在孔口5～8m段旋挖過程中要注意通過控制盤來監控垂直度，如有偏差及時進行糾正，而且必須保證每挖一斗的同時及時向孔內注漿，使孔內水頭保持一定高度，以增加壓力，保證護壁的質量。
鉆進硬層，回次進尺深度太小，斗內鉆渣太少時，可換用小直徑筒形齒狀鉆斗，先鉆一小孔，然后再用鉆斗擴孔鉆進，也可換用短螺旋鉆進，然后再下鉆斗撈渣，鉆進速度，應根據土層情況、孔徑、孔深、鉆機負荷以及成孔質量等具體情況確定，在砂礫、砂卵、卵石地層中鉆進時，為保護孔壁穩定，可事先向孔內投入適量粘土球，下入孔內的鉆頭，其底盤進渣口必須裝閉合閥板，以防提鉆時砂礫石從底部漏落孔內。
4.4.3 各地層鉆斗的選擇
填土，粘土，填砂層一般比較松軟，可選用摩擦鉆桿和回轉鉆斗鉆進，像填土層在干性狀態下膠結性都比較好，在干孔鉆進下可用單底板土層鉆斗鉆進，也可以用雙底板撈砂鉆斗和土層螺旋鉆斗鉆進；若在濕孔鉆進條件下，因土遇水的膠結性能變差，一般用底板撈砂鉆斗鉆進以便撈取鉆渣。砂土層和砂層的膠結性能都比較差，不管干孔鉆進還是濕孔鉆進均用雙底板撈砂鉆斗鉆進。對于含水豐富的流砂，淤泥等易坍塌地層，采用雙底板撈砂鉆斗鉆進。
對于硬質較大的基巖地層，大的漂石層，直接用短螺旋鉆頭或旋挖鉆斗鉆進都比較困難，嵌巖筒鉆配合短螺旋鉆頭和雙底板撈砂鉆斗鉆進。嵌巖筒鉆分為取芯巖石筒鉆和不取芯巖石筒鉆兩種。取芯巖石筒鉆除了筒體下端焊有子彈頭截齒外，筒體內壁上裝有承托巖芯的合頁片。不取芯巖石筒鉆則沒有承托巖芯的合頁片。嵌巖筒鉆的主要作用在于對孔內巖芯的圓周進行松動掏挖，為以后下入嵌巖短螺旋鉆頭破碎巖芯創造破碎自由面。對于層理發育且各向異性的硬巖地層，用嵌巖筒鉆配合嵌巖短螺旋鉆頭和雙底板撈砂鉆斗鉆進，能有效的孔斜及提高工作效率。
旋挖鉆機在鉆進時，根據地層選用鉆斗的同時，還要注意在鉆進時進尺的控制。在使用旋挖斗時依據斗體的容量，一般在斗體三分之二為合適。進尺深度根據樁直徑而定，也要根據地層的密度控制進尺深度。進尺過多，導致卸土困難，還會導致埋鉆卡鉆的事故發生。過少會延誤施工進度與設備，能源的消耗，成本提高，降低了效益。
4.4.4 施工作業應注意事項：
1）不管孔內有無地下水和表層土質情況，均需設置表層護筒，護筒至少需高出地面30cm。
2）在防護筒插入到預定深度以前，均需使用鉆頭的鉸刀。
3）為防止鉆斗內的砂土掉落到孔內而使穩妥定液性質變壞或沉淀的也底，斗底鐵門在鉆進過程中始終應保持關閉狀態。
4）必須控制鉆斗在孔內的升降速度。因?yàn)槿绻�快速地下移�?dòng)鉆斗，那么水流將以較快的速度由鉆斗外側和孔壁之間的空隙流過，導致沖刷孔壁；有時還會在上提鉆斗時在其下方產生負壓而導致孔壁坍塌，所以應按孔徑的大小及土質情況來調整鉆斗的升降速度，見表。
空鉆斗升降時，因泥漿會流入鉆斗內部，所在不會導致孔壁坍塌。空鉆斗升降速度見表。

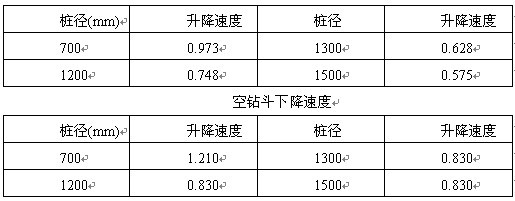

                                                                            空鉆斗提升速度


5）按照鉆孔阻力大小，考慮必要的扭矩，來決定鉆斗的合適轉數。
6）在樁端持力層中鉆進時，需考慮由于鉆斗的吸引現象使樁端持力層松馳，為上提鉆斗時應緩慢。如果樁端持力層傾斜，應稍加壓鉆進。
7）為防止孔壁坍塌，應確保孔內水位高出地下水位2m以上。
4.4.5 其他工序
其他終孔、清孔、吊放鋼筋籠、灌注水下混凝土等工序和普通鉆機相同，這里不再細述。
5 綜述
旋挖鉆機成孔速度快、施工質量好，一般一天可成孔四到五個孔，大大加快了施工進度，在公路工程中較適合連續高架旱橋路段或大型互通立交，如在普通路段，因橋涵間隔一般有三、四百米，則需平板拖車配合才能充分發揮其效率。在成孔過程中，因其成孔快，所以泥漿的配制比普通鉆機的要求高，鉆孔時尤其要注意鉆斗在孔中的升降速度，才能保證不易塌孔。
