在蘇北某鋼桁架橋施工中遇到橋面板已安裝完畢，發現有2塊預制橋面板因施工不當造成橋面板一端比另一端最多矮了25mm，橋面板設計厚度是250mm，規范規定厚度允許誤差為+5mm、-0mm，現場監理要求更換合格的橋面板。這個鋼桁架橋本來就是變更設計，已經影響施工工期，因現在的橋面板是半年前預制（設計圖紙要求橋面板預制完成后要存放半年方可安裝），當時預制又沒有富余，到現在當時的橋面板預制臺座早已復墾，梁板模板已退回原廠。再重新預制已不可能，橋面板上的面層100mm瀝青混凝土急著施工，時間不允許。
　　針對上述現實情況，施工、監理、市高指經過認真分析、研究排除了高標號普通混凝土與環氧樹脂混凝土的可能性，選用C60高標號微膨脹混凝土，因普通混凝土強度來的慢，而且易收縮；環氧樹脂混凝土強度雖又快又高收縮又小，但是熱穩定性差，對于其上施工的160℃左右的高溫承收不了；一般普通混凝土干了以后大多有少許收縮，加了微膨脹劑的混凝土，不但不收縮而且隨著時間推移，有一定的自由膨脹量，限制膨脹率為0.02-0.04%,能補償混凝土的收縮，又保證混凝土的質量。市高指提出高標號微膨脹混凝土的修補只允許5天時間，不能影響瀝青混凝土的總體施工進度，確保高速公路如期通車。
　　為了準時完成市高指下達的任務，我們認真研究，細化每個施工環節，保質保量完成任務。
　　
　　1 對需修補的鋼桁架梁板的標高、面積進行測量，并編號劃線，檢測數據如表1(梁的平面尺寸為7050×1500mm)：
　　表1

　　
　　2用人工輕輕地對需修補處的橋面板砼表面進行鑿除，直至鑿到新的混凝土為止。
　　
　　3用水把鑿除混凝土表面的細小顆粒和粉塵沖洗干凈。
　　
　　4對修補的橋面板做好側模的安裝，保證施工時混凝土不漏漿，嚴格控制好橋面板的標高。
　　
　　5準備微膨脹高標號混凝土C60
　　
　　5．1原材料
　　5．1．1集料
　　混凝土中集料體積約占混凝土體積的3/4，由于所占的體積相當大，所以集料的質量對混凝土的技術性能和生產成本均產生一定的影響，在配制高標號混凝土時，對集料的強度、級配、表面特征、顆粒形狀、雜質的含量、吸水率等，必須認真檢驗，嚴格選材。這樣才能配制出滿足技術性能要求的高標號混凝土。
　　5．1．1．1細集料
　　砂材質的好壞，對高標號混凝土的拌和物和易性的影響比較大。優先選取級配良好的江砂或河砂（要求沖洗干凈）。高標號微膨脹混凝土細度模數控制在2.8-3.0之間最佳。
　　5．1．1．2粗集料
　　配制高標號微膨脹混凝土對粗集料的強度的選取是十分重要的，高強度的集料才能配制出高強度的混凝土。應選取質地堅硬、潔凈的碎石（要求沖洗干凈）。
　　粗集料的顆粒形狀、表面待征對高標號微膨脹以上混凝土的粘結性能有著較大的影響，應該取近似立方體的碎石，其表面粗糙且多棱角，針片狀總含量不超過5%。
　　級配是集料的一項重要的技術指標，對混凝土的和易性及強度有著很大的影響。配制高標號微膨脹混凝土最大粒徑不超過25mm，因為高標號微膨脹混凝土一般水泥用量在440kg/m3~500kg/m3，水泥漿較富余，由于大粒徑集料比同重量的小粒經集料表面要小，其與砂漿的粘結面積相應要小，其粘結力要低，且混凝土的均質性差，所以大粒徑集料不可能配制出高強混凝土。根據當前鋼桁架橋面板修補的特點只能選擇5-16mm連續級配的玄武巖碎石。
　　5．2水泥
　　優先選取旋窯生產其強度等級52.5Mpa及以上的硅酸鹽水泥或普通硅酸鹽水泥，旋窯生產的水泥質量穩定,我們選了52.5Mpa硅酸鹽水泥。
　　5．3微膨脹劑
　　因高標號微膨脹混凝土的水泥用量比較大，水灰比低，強度要求高，混凝土拌和物較粘稠，這樣給混凝土的施工提出了更高的要求，為了滿足混凝土的性能及施工要求，改善混凝土的和易性及提高性能，同時降低水泥用量，保證混凝土的耐久性，外加劑的選擇尤為重要。通常選用復合型的微膨脹劑,摻量為內摻法。如UEA。
　　
　　6配合比的計算
　　

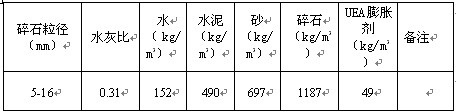

　　考慮到早期強度與施工的需要設計時的坍落度為30-50mm,使用的高標號微膨脹混凝土配合比如表2：
　　表2

　　7 高標號微膨脹混凝土的拌制
　　
　　因是高標號微膨脹混凝土，拌制出來的混凝土非常粘稠，所以選用的攪拌機必須是強制式的，攪拌時相對也要延長攪拌時間，混凝土攪拌時按照0.5m3拌料；混凝土的運輸要選用特制的混凝土運輸車，因混凝土的方量少，而且粘稠，不能怕麻煩使用專用的混凝土運輸車運輸，那樣運輸到施工現場更本放不下混凝土。
　　
　　8高標號微膨脹混凝土的施工
　　
　　8．1準備工作
　　8．1．1準備好施工用的器具，如小型手提振動平板器
　　8．1．2準備好養護用的塑料薄膜與土工布
　　8．1．3在高標號混凝土運輸到之前的20分鐘，再次對修補的混凝土表面處理，先用水濕潤需要修補面，然后再用和高標號同水灰比的凈漿在鑿除混凝土表面涂一層薄漿。
　　
　　9混凝土的施工
　　
　　9．1混凝土到施工現場后以最快的速度完成施工工作，施工中要注意混凝土的振搗密實和平整度的要求

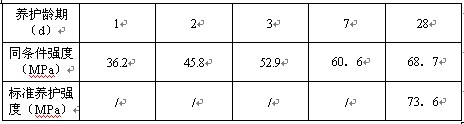

　　9．2做好現場同條件試件的制作和養護，同條件要求試壓1天、2天、3天、7天、28天強度；標準養護要求28天強度，數據見表3：
　　表3

　　9．3混凝土達到初凝就要立即用塑料薄膜和土工布養護，一定不能讓混凝土失水，否則微膨脹混凝土也會產生收縮，產生嚴重后果。
　　
　　10 高標號微膨脹混凝土的后期檢測
　　

 1/2    1 2 下一頁 尾頁
