摘要：本文介紹了UPVC排水管的優越性及施工過程中常見安裝方法，且對其質量問題的原因及防治措施進行了分析探討。
　　關鍵詞：烯排水管，螺旋型導流線，安裝特性
　　前言
　　烯排水管簡稱UPVC排水管，作為一種新型的建筑材料，越來越受到人們的重視和關注。它質輕、光潔、美觀、水阻小、組配靈活、安裝省時省力，很受設計、施工單位及用戶青睞。然而，正因?yàn)閁PVC排水管是新型的建筑材料，有它獨特的施工安裝要求。這幾年，一些施工人員并不熟悉UPVC管的安裝特性，將安裝鑄鐵管的工藝要求套用來施工UPVC排水管，這樣不僅糟蹋了材料，浪費了工時，質量也受到影響。
　　1UPVC排水管的優越性
　　1.1優越的物理化學性能
　　UPVC管材屬熱塑性塑料制品，由PVC加熱成熔融狀態（150～200℃），含56％左右特有阻燃元素氯（Cl），故氧指數高，屬難燃材料，化學性質穩定，特有的機械物理性能使其能正常使用達50年之久，同時其抗腐蝕、抗老化、耐磨性也使之比排水鑄鐵管、水泥管更能長期穩定地使用，從而降低了更換維修的頻率，減低了運行費用以及材料的自然損耗，有利于建筑物的長期使用，也增加了建筑物使用的安全性和可靠性。
　　1.2良好的排水性能
　　根據環水膜重力理論計算，排水水膜流過流面積不超過立管斷面積的1/3~1/4時，塑料立管的排水最大通水能力比鑄鐵管增加60%，同時不致造成水封的破壞，因此，對于同樣當量的排水量而言，其排水管管徑可以較鑄鐵管管徑小，或同樣管徑在規范許可范圍內可盡量采用較小坡度，由此可以增加空間凈高，對使用者而言更為有利，增強了建筑的使用功能。
　　1.3管材輕、施工方便
　　長期以來，排水鑄鐵管由于比重較大，且安裝時需打麻、調制接口材料、捻口、養護，施工時不僅工作繁重，而且安裝時間很長，使施工效益明顯降低。而UPVC管材比重為1.4t/m3左右，僅為鑄鐵管管材的1/5，同樣長度的塑料管要比鑄鐵管輕得多，安裝時只需人工搬運，而且UPVC排水管采用的是承插式溶粘接口，同時，其標準長度（有6m、4m）比鑄鐵管長，減少了接口數量，減少了安裝工序。例如：一根標準6m長的DN110的塑料管只需一人即可安裝完成，而鑄鐵管則要2~3人，這樣工程安裝時間可減少60%以上，安裝費用也可降低50％以上，對于施工單位，可節省開支，降低成本，縮短工程周期，也提高了建筑物的經濟性。
　　1.4經濟、美觀
　　按目前的市場情況，UPVC排水管價格僅為鑄鐵排水管的80%左右，也就是說，單位造價每千平方米建筑面積節省建筑費用較同鑄鐵排水管造價降低700元左右。此外，由于UPVC管材較輕，其運輸費用也得到明顯降低。
　　UPVC排水管通常外壁為白色，且不用作上漆刷紅丹、銀粉等防腐處理，不存在如鑄鐵管外壁銹蝕脫落等問題，暗裝入管井中時不需經常維修護理，明裝則比鑄鐵管優點更為顯著：易清洗，對視覺效果妨礙較少，極大改善了人們的生活，工作環境，也方便了建筑物的物業管理。
　　2UPVC排水管安裝
　　2.1UPVC復合消音管塑料管安裝
　　（1）排水管道的承插接口采用粘結的連接方式。
　　（2）連接程序：準備——>清理接口工作面——>上粘結劑——>對口插入固定——>工程交工
　　（3）操作方法及要求
　　a.準備
　　檢查管材、管件的質量，并根據作業需求準備工具。當連接的管子需要切斷時，需在插口端另行倒角，并應劃出插入長度標線，然后再進行連接。切斷管材時，應保證斷口平正且垂直管軸線。

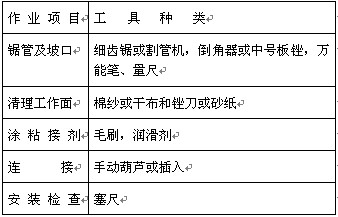

　　表：各作業項目的施工工具表

　　b.清理
　　將承口內表面、插口端外工作面清理干凈，不得有土或其它雜物，并將承插口表面。
　　c.上粘結劑
　　將粘結劑正確、快速、均勻地涂刷在承插口的內外表面，不得漏涂。同時用砂紙（銼刀）將承插口的表面打磨出毛面。
　　d.對口插入固定
　　將連接管道的插口對準承口，保持插入管端的平直，用手動葫蘆或其它拉力機械將管一次插入至標線。若插入阻力過大，切勿強行插入；插入到后轉動一個角度，而后固定至少8個小時再安裝。
　　2.UPVC螺旋消音管（螺母擠壓密封圈連接）安裝
　　(1)工作原理
　　旋管用于建筑物內部排水立管的專用管材，其內壁有與管壁一起擠出成型的三角形螺旋肋。由于螺旋肋的導流作用，管內水流則沿管內壁螺旋狀下落，管中心形成通暢的空氣柱，因而顯著地降低了立管內的壓力波動，提高了排水能力。其配套的三通、四通管件接入口的中線偏向立管中線接入方向的右側，可使橫管排入立管的水流沿管壁的切線方向流入，形成水流旋轉力避免了進水水流與立管及立管水流的碰撞，保證了立管水流螺旋狀下落，因而也降低了管道系統的噪音。
　　（2）安裝
　　管材、管件應標有生產廠名稱、規格及執行標準號，檢驗部門測試報告和出廠合格證。包裝上應標有批號、數量和生產日期、檢驗代號。
　　管材與管件的外觀質量應符合下列規定：
　　a.管材和管件的顏色應一致，無色澤不均及分解變色線。
　　b.管材和管件內外壁應光滑，平整，無氣泡，無裂口和裂紋、脫皮和嚴重的冷斑及明顯的痕紋、凹陷。
　　c.管材軸向不得有異向彎曲，其直線度偏差應小于1％；端口必須平整并垂直于軸線。
　　d.管件應完整無損、變形，澆口及溢邊應修除平整，無開裂。內外表面平滑。
　　e.管材在同一截面的壁厚偏差不得超過14％。
　　管材和管件在運輸、裝卸和搬動時應小心輕放、排列整齊、避免油污。不得受到劇烈撞擊、尖銳物品碰觸，不得拋、摔、滾、拖。管材和管件均應存放在溫度不超過40℃有良好通風的庫房或棚內，不得露天存放，距熱源不得小于1ｍ。管材應水平堆放在平整的地面上，支墊物寬度不得小于75mm，間距不得大于1ｍ，外懸端部不得超過0.5ｍ，堆放高度不得超過1.5ｍ。管件不得疊置過高。凡能立放的管件，均逐層碼放整齊。不能立放的管件，亦應順向使其承插口相對地整齊排列。
　　排水立管宜設置在排水量大的器具附近的墻邊、墻角或立柱處，立管距灶邊凈距不得小于400mm，與供暖管道的凈距不得小于200mm，且不得因熱輻射使管外壁溫度高于40℃。
　　橫管接入立管的三通及四通管件必須采用螺母擠壓密封圈接頭的側向進水型管件。
　　當層高不大于4ｍ時，螺旋管立管可不設置伸縮節。
　　立管穿越樓板處應按固定支座設計。建筑物管道井內的立管固定支座，應支承在每層樓板處在井內設置的剛性平臺或支架上。層高≤4ｍ時，立管每層可設一個滑動支座；層高≥4ｍ時，滑動支座間距不宜大于2ｍ。
　　立管穿越混凝土樓板時宜設帶止水環的專用套管，如為預留洞，則直徑不得小于管外徑加100mm。預留洞、套管與管道間縫隙可用無收縮快硬鍋酸鹽水泥（澆筑水泥）或C20細石混凝土分二次澆搗密實。并應結合地面找平層或鋪裝層在管道周圍筑成厚度不小于20mm，寬度不小于30mm的阻水圈。與管件配套供應的密封膠圈不得與管件分開放置，其貯存條件與管件相同。立管安裝可按下列規定：
　　a.應先按設計要求設置固定支座和滑動支座，后進行立管吊裝；b.立管用側向進水型管件，連接管管端插入深度應按施工現場溫度計算確定；c.安裝時先將管段吊正，隨即將立管固定在預設的支座上。立管管件螺絲帽外側與飾面的距離不得小于25mm，不宜大于50mm；d.立管安裝完畢后，應配合土建按設計圖紙將其穿樓板處孔洞封嚴；e.立管頂端伸出屋頂通氣管安裝后，應立即安裝通氣帽。
　　3UPVC管存在的常見問題
　　3.1UPVC管的伸縮和固定問題
　　3.1.1UPVC管的伸縮
　　改性硬聚氯乙烯排水管的管材兩端為插頭，管件均為承口，多數采用承插粘接法連接，屬不可變的永久性連接，而塑料制品的線膨脹系數較大，管道受環境溫度和污水溫度變化引起的伸縮長度，可按下式計算：
　　ΔL=L•α•Δt
　　式中：ΔL———管道溫伸長度，m；
　　Δt———溫差，℃；
　　L———管道長度，m；
　　α———線膨脹系數，采用7×10m/m℃。
　　計算3m長管道在△t＝50℃時的溫伸長度為10.5mm，那么這10.5mm的伸長或收縮就必須依靠伸縮節這個專用配件來解決，尤其在我國北方地區，環境溫差較大，伸縮節是非裝不可的，不然就有拉壞或脹壞彎管的可能。但在安裝工藝上常犯的毛病是不按當時的環境溫度，在管材插口處做插入深度記號，安裝后則不知道插入多深，質檢人員也無法檢查，容易造成天冷時插口脫出橡膠密封圈的保護范圍。臭氣外泄；天熱時管材又無處可伸，脹壞接口。還有的是把伸縮節倒著安裝，也就是把橡膠密封圈一側作為朝下的承口，造成不應有的滲漏。
　　3.1.2塑料管的固定
　　聚氯乙烯管道表面硬度不如鋼鐵，所以一般采用鍍鋅扁鋼沖壓成形的抱卡和吊卡，盡量避免使用圓鋼制成的U型螺絲卡子，因?yàn)樗�與管道是線接觸，而不是面接觸。按照安裝規程（1）第3.1.1條規定“，支承件的內壁應光滑，與管身之間應留有微隙”，這無疑是給管身的伸縮留有活動余地。若將伸縮節上的抱卡固定太緊，實際上限制了管身的伸縮，這樣做是適得其反的。一般樓層立管中部設的那只抱卡，只起一個定位作用，不能將管身箍的太緊。對于長大管道，要計算出總伸縮量，按每只伸縮節允許的伸縮量選擇伸縮節的數量和確定安裝位置，根據管道伸縮方向再定每個支承件安裝的松緊度。這樣安裝出來的管道才能保證質量。
　　3.2排水管的噪音及其消減措施
　　聚氯乙烯排水管的噪音較大，這也是該產品在推廣中的障礙之一。經測試，UPVC排水管的噪音在底層比鑄鐵排水管大2至3個分貝，并沒有超過國家對生活噪音規定的標準，但為什么用戶在這個問題上反映較大呢?其原因一是人們對新環境有一個適應過程，新建樓房由于空屋的回音作用使聲音放大；二是設計采用的技術措施不周。為此，首先在設計時要盡量使排水立管遠離居室和客廳；在施工時要特別注意立管與底層排出管交接處的技術要求，按規定（1）：“此彎頭要用兩只45°彎頭連接并在立管底部設支墩，防止沉降。”塑料管支墩必須位于立管軸線下端，并將整個彎頭部分包裹起來，使立管中的水流落在實處，這樣沖擊聲也就降低了，這種支墩不僅起防止沉降的作用，還具有消除噪音的作用，當然要比鑄鐵排水管底部的支墩做得大些。為了減輕底層的噪音，在底層立管的抱卡內側還可以墊入一些氈子或橡皮墊子適當收緊，以不防礙立管的伸縮為準，這樣可以消除部分管道的空鳴聲。
　　3.3塑料管與樓板結合部的防漏問題
　　硬聚氯乙烯管的管內外壁表面光潔度較高，因此水阻小、不易發生堵塞，這作為排水管是很有利的。但管道穿過樓層的結合部時常因細石砂漿與管道外壁結合不好，而使上下層之間順管皮漏水。特別是穿過頂層的塑料管常使樓頂層面封閉不嚴造成漏水。一般的做法是用砂布將立管外皮在結合部位打毛，使外皮粗糙，這種做法因工作量較大而且打磨不均勻，輕重深淺難以掌握。用另一種辦法也可以達到外皮粗糙的目的，在立管結合部做好記號后，刷上一層塑料粘結劑，待塑料外皮形成一層薄薄的溶結層時，滾上一層中砂，凝固后，在塑料管外形成粗糙表面，然后再樹管并用細石混凝土吊洞。這種做法用在鐘型地漏的外表面，效果也是很好的。注意，塑料管外皮的多余粘結劑一定要擦干凈，吊洞時最好把下面已裝好的管子用塑料薄膜或廢紙包起來，這既能減輕工程完畢后的清洗工作，又保持了原管的光潔度。對于一些要求較高的施工部位，最好采用止水環，把止水環粘在立管上，一并打入混凝土中，增加結合面和水泄漏的爬行距離，一般是可以起到水密作用的。
　　3.4塑料管的組配和存水彎問題
　　塑料排水管的組配很靈活，配接尺寸也很緊湊。因此施工時，更應照章辦理，不要隨意改變原設計。例如有一種90°三通在其兩側各有一個50mm的敲落孔，就可以變成立體四通或五通，這對配接一些排水量小的衛生器具是很有利的，但必須掌握敲落這孔的方法，不然很可能使整個三通報廢，而且插口深度較淺，粘結時稍一疏忽，就會造成漏水。施工時一定要嚴格按要求進行操作。
　　通過建設單位、設計單位、施工單位、質量監督部門等建筑參與者共同努力，UPVC排水管的工程質量會得到很大提高，該產品的市場前景也會越來越好。
　　4UPVC排水塑料管安裝應用的前景
　　UPVC排水塑料管已在住宅建筑工程中得到了廣泛的安裝應用,取得了諸多成功經驗,但也存在缺點及不足。其最大的問題是較差的管壁隔音效果,噪聲遠大于鑄鐵管,對人們的日常生活有一定影響。為解決噪聲問題,在UPVC管內壁增加了凸起的螺旋型導流線,使水流條件得到改善,有效的降低了噪聲,即目前市場上的UPVC螺旋管。為解決管壁隔音效果較差的問題,又開發了UPVC芯層發泡管(PSP管),不僅具有傳統UPVC實壁管的優點,還具有高抗沖擊、隔音、阻燃、絕緣、熱穩定性好的特性。排水管道設于室內時,應優先選用螺旋管、芯層發泡管或離心鑄造排水鑄鐵管。目前許多城市都有住宅建筑高度小于100m時,生活排水管和雨水管應采用硬聚氯乙烯管的地方規定,以政府行政作用的角度來推廣排水塑料管。高層住宅底層排水立管需要轉換時,排水橫干管、轉換層以下的排水立管、出戶管應采用離心鑄造排水鑄鐵管,提高排水管道因堵塞后下部管路系統為受壓狀態時的承壓能力,提高整個排水管道系統的安全度。
　　5結語：
　　UPVC排水管的安裝工程是一項工藝獨特、專業技術較強的工作，有條件的單位最好對施工人員進行專門的技術培訓，待掌握塑料管的特性和安裝技巧后再上崗，這樣便會收到事半功倍的效果。
