（1）計算簡圖
　　圍護結構擬采用樹根樁+旋噴樁方案，基坑的最大圍護深度5.2m，樁長12m，樁徑300mm，樁間距350mm，采用φ500鋼支撐。旋噴樁采用φ600mm，樁間搭接200mm，樁長9m。坑內采用壓密注漿加固，注漿孔呈梅花型布置，間距1.2m，其加固深度3.0m。
　　

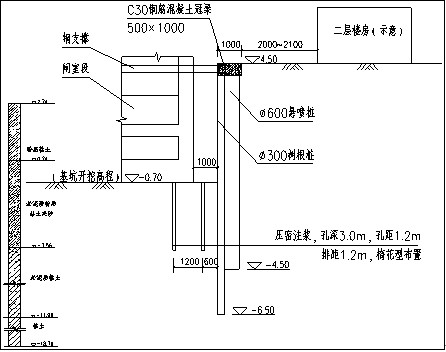

　　圖2圍護結構斷面圖
　　（2）計算假定
　　1、考慮施工荷載的影響，取均布荷載20kPa;
　　2、土壓力計算采用朗肯土壓力模式，水土壓力分算，土體力學物理指標取直剪固結快剪試驗所得峰值的平均值。
　　（3）計算結果
　　整體穩定驗算安全系數Kz=3.64；抗隆起穩定性驗算KL=2.39;帶支撐抗傾覆驗算KQ=1.48；最大樁頂位移4.2mm；最大彎矩42.1kN.m;最大剪力32.6kN。根據上海市地方標準《基坑工程設計規程》（DGJ08-61-97）,均滿足上海市標準二級基坑控制要求。
　　4、結束語
　　樹根樁施工具有體積小、噪音小、高度矮、樁位靈活、對土層擾動小、移動方便及適應各種地質條件等優點,樹根樁作為基坑圍護技術措施是可行的，可用于施工場地、凈空高度受限制或附近建筑物和地下管線保護要求較高的場合。
　　參考文獻：
　　[1]劉建航、侯學淵，基坑工程手冊，中國建筑工業出版社，1997。
　　[2]龔曉南，深基坑工程設計施工手冊，中國建筑工業出版社，1998。
　　[3]上海市標準基坑工程設計規程，DBJ08-61-97。
　　[4]國家標準建筑基坑支護技術規程，JGJ120-99
