一、概述
　　PG99S型噴灌機是目前智能型育苗溫室主要噴灌設備。在育苗生產中可準確地控制肥水的濃度和噴灑的均勻性，是目前智能型育苗溫室的主要澆灌設備。我單位在阿克蘇基地自行設計并建造的1230m²連棟溫室中，引進了一臺PG99S型噴灌機，該設備在安裝時對溫室結構和自身安裝順序要求較高，下面就該噴灌機介紹其結構特點和安裝方法。
　　二、主要結構
　　噴灌機系統一般包括運行軌道和主機兩大部分。
　　1. 運行軌道
　　可分為工作軌道和轉移軌道。一般每棟溫
　　室布置一條工作軌道，一臺機器灌溉一棟溫室。如果需要一臺機器用于多棟溫室，則必須設置轉移軌道。見圖1，工作軌道由吊桿、吊鉤和圓鋼管組合，各組件通過專用連接件懸掛在溫室屋架上。轉移軌道形式和工作軌道相似，寬度較寬，用于需要時在溫室各棟之間推行轉移噴灌機和進水膠管小滑車，用以實現一臺機器多棟使用。一臺噴灌機作業不超過三連棟溫室，噴灌機從一棟溫室轉移到另一棟溫室需要人工推行。轉移軌道通常設置于溫室道路上方可以節省種植面積。便于接水接電的角度考慮，應用噴灌機的區域最好將道路布置在溫室的端部，轉移軌道也布置此端部。
　　
　　圖1噴灌機軌道示意圖
　　1.轉移架2.轉換軌道3.吊鉤長撐桿4.吊鉤5.工作軌道6.吊桿7.吊鉤橫桿8.插接桿
　　2、 噴灌機主機
　　分為減速電機，機架，電氣控制部分，進噴水部分，膠管小滑車等。
　　減速電機功率250W，電壓380/220V/50Hz。見圖2、圖3，機架部分主要由矩形鋼管組成，用于安裝和支撐減速電機，電氣控制部分和進噴水部分等。電氣控制部分是噴灌機的記憶控制指揮中樞，主要由控制器，操作盒和傳感器三部分組成。進噴水部分主要由進水膠管，電磁閥和噴桿噴頭組成。
　　
　　

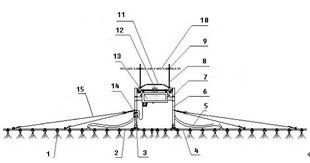

　　圖2PG99S噴灌機的組成
　　1. 三位快換噴頭2.左噴桿3.操作盒4.右噴桿5.進
　　水膠管6.噴桿吊桿7.機架8.吊桿9.專用吊桿連接件10.屋架11.吊鉤撐桿12.減速電機13.電控箱14.花籃螺絲15.鋼絲拉繩
　　
　　圖3PG99S噴灌機的組成
　　1.進水膠管和電纜線2.膠管滑車3.水開關4.軸承5.減速電機6.滾輪7.行程擋板8.終點光電開關9.水光電開關（左右）10.扭曲開關11.噴嘴12.主過濾器13.壓力開關14.壓力表15.起點光電開關
　　三、噴灌機參數
　　外形尺寸：長900mm寬950mm高385mm
　　整機質量：約75kg
　　輸入電源：～220V/50Hz
　　電機功率：250W
　　運行速度：4～21m/min
　　速度反饋：實時跟蹤、監測和修正，速度變化≤±5%
　　噴嘴高度：距離作物≥400mm
　　連續工作：最多756次
　　待機時間：2min～24hr
　　水質要求：市政自來水水質
　　進水壓力：2～5kgf/cm2
　　噴頭形式：三位防滴快速轉換，噴角80º，開啟壓力0.7kgf/cm2
　　型號：800067VP，8004VS，8006VS
　　流量：0.28l/min，1.65l/min，2.46l/min（對應壓力3kgf/cm2）
　　四、軌道系統的安裝
　　軌道的基本組成見圖4，包括圓鋼管、吊鉤、吊桿、吊鉤撐竿、連接管和吊桿連接件等組件。各組件一般是在工地現場進行安裝。
　　1.工作軌道的中心寬度是830㎜，如圖4。吊鉤縱向間距與溫室開間距相同。設定軌道高度主要考慮軌道下方通過性，設置標簽或擋板方便。如圖1，一般工作軌道的高度在2200㎜～2700㎜之間，而轉移軌道通常比工作軌道高出188.5㎜。轉移軌道的最大向上高度占用空間是425㎜。
　　
　　圖4軌道的基本組成
　　1.溫室橫梁2.吊桿連接件3.吊桿4.吊鉤5.鋼管軌道6.螺栓螺母7.吊鉤撐桿
　　2.工作軌道在長度、寬度方向上要求安裝成水平，以保證噴灌作業的均勻性。
　　3.轉移架的接轉軌和工作軌道的對接接縫應當小于2㎜。并且插接桿的插接動作應當靈活輕便，可在插接桿端部加涂潤滑脂。
　　4.用吊桿連接件安裝軌道時，具體安裝形式需結合溫室結構設計。
　　5.死擋鐵的設置主要是為了保護噴灌機不至于掉下軌道，或者與溫室及設備等發生碰撞。死擋鐵只有在機器自動工作時�；蚴謩硬僮魅藛T疏忽離開后起保護作用。
　　6.轉移軌道上的轉移架設有端部彎管，用于停泊待轉移的膠管小滑車。安裝時通常使彎管的末端高出另一端20㎜，以利于小滑車出行。
　　五、噴灌機的安裝
　　主機安裝較為專業，裝配尺寸精度高，一般出廠時已組裝完畢，現場可以按照有關圖紙安裝附件和固定電控箱及傳感器。
　　1.傳感器
　　傳感器均為光電傳感器，體積小，安裝方便。主要有測速器、左右噴水控制器、起點和終點開關。傳感器的接線端子按照隨廠電路附圖連線，傳感器探頭按圖裝在主機架預留孔上。各傳感器的擋板位置現場設置。
　　2.控制箱和操作面板
　　控制箱安裝在吊桿架上，操作面板則安裝在主機架上。應當注意保護電纜線，操作面板面膜，以及各傳感器的工作表面，避免碰撞擠壓和刻劃造成缺陷。不準撞擊控制箱和操作面板。
　　3.吊桿架
　　安裝在扭轉軸的塑料套上。安裝彈簧組件并調整螺母，注意保持吊桿架活動靈活可靠。
　　4.噴桿的安裝
　　首先組裝三位快換噴頭，由噴頭體、小濾芯、黑密封墊、噴嘴和噴頭帽組成，見圖5所示。按照順序裝入噴頭體內。小濾芯分50目（粗）和100目（細）兩種，100目用于0067F80噴嘴。必須特別注意保護噴嘴。三種顏色的噴頭帽分別對應不同規格的噴嘴安裝，保持整齊一致。噴頭體上原帶有的位于側邊的像噴頭模樣的裝置是專門防滴設計，其開啟壓力是0.7Kgf/cm2。工作時垂直向下的噴嘴噴水，其余兩個則不工作。
　　噴桿的組裝過程是首先清洗擦拭，后安裝噴頭和鋼絲繩卡，再用堵頭接頭等連接各段。注意各處的密封和清潔狀況。注意保護噴桿外表面不受磕碰和劃傷。
　　5.進水膠管和電纜線
　　將小滑車放在軌道上。膠管和電纜線用扎帶每隔500mm扎緊后（注意保留進主機的約1200mm長的電纜）掛在小滑車上。膠管的懸掛
　　應當整齊美觀。懸掛高度原則是小滑車全部收
　　攏到軌道一端后其下端低于噴頭下緣的距離不大于300mm即可。
　　
　　圖5噴嘴的組成
　　1.噴頭體2.小濾芯3.黑密封膠4.噴嘴5.碰頭帽6.O型圈7.噴桿
　　6.接水接電電源電纜和進水膠管接入主機。
　　7.最后檢查檢查各處連接情況是否牢靠、接線是否正確牢靠、密封是否可靠、活動的地方是否靈活。
　　清洗擦拭所有連接處和表面的污跡和殘?jiān)�。至此，噴灌機的安裝工作已經完成，接通水電即可運行。
　　六、安裝注意事項
　　1.噴灌機軌道轉移軌道和工作軌道的吊鉤撐竿不得高于溫室橫梁（屋架），軌道和軌道通過連接管用自攻螺釘固定，自攻螺釘應在軌道的底部固定，以防與小滑車碰撞。工作軌道的中心應與溫室跨度的中心重合。
　　2.噴桿噴嘴與作物頂部高度應不小于400mm。
　　3.光電傳感器水平方向50㎝以內不得有遮擋物，如照明吊燈、微噴吊桿、溫度計懸掛等。
　　4.進水膠管須原地盤好卷后一圈一圈地固定在小滑車上，不得將膠管拉展后與小滑車固定，以防膠管回收不易打卷而將滑車頂落軌道。
　　七、噴灌機的保養和維護
　　建立有效的養護制度可以保證噴灌機的正常使用，延長機器的使用壽命。包括以下注意事項：
　　1.噴嘴保持噴嘴清潔。定期檢查；隨時觀察噴嘴噴水情況，如有異常檢查是否堵塞和磨損。可以使用高壓氣體沖刷噴嘴，也可以用淡堿水和軟毛刷清洗噴嘴。嚴禁使用鐵絲等尖硬銳器捅刮噴嘴。
　　2.潤滑隨時檢查軸承，減速器和電機的潤滑情況。每年必須加注鋰基潤滑脂一次。
　　3.傳感器定期用軟布輕輕擦拭光電開關工作面以保持清潔，檢查其固定是否牢固。
　　4.管路密封隨時觀察管路密封狀況，發現泄漏及時采取措施。
　　5．連接每年檢查各處連接狀況，發現松動或異常及時排除。
　　6．過濾器每季檢查過濾器過濾狀況，發現堵塞或異常及時排除。松開過濾器下螺母通入壓力水可以沖洗濾網。
　　八、噴灌機的故障和檢修
　　噴灌機的故障在顯示窗中有提示并有聲音報警。以下列表進一步總結故障類型，可能原因和排除方法。

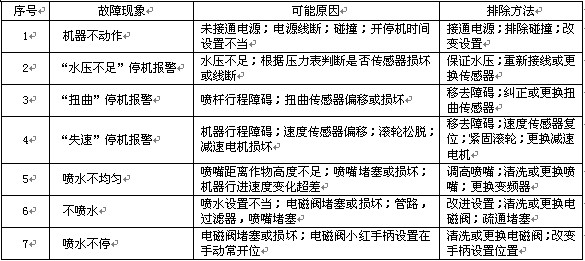

　　表1故障檢修表
