【摘要】隨著GPS技術的發展，數字化測繪技術的精度越來越高，并且在土地整理工程中獲得了更為廣泛的應用。在概述土地管理工程及數字化測繪技術特點的基礎上，通過對某土地整理工程中的優異表現，印證了其在實際工作中的準確性和有效性。
　　【關鍵詞】地籍管理，數字化，測繪，土地整理
　　一、數字化測繪技術的特點
　　數字化測繪技術作為一種全新的高科技成圖方法，與傳統的測繪手段相比，具有以下幾個特點：
　　1、具有很高的自動化水平
　　數字化測繪依靠的是計算機軟件的自行處理，最終自動繪制出精確、美觀的數字地形圖。同時，數字化測繪的誤差也比較小。
　　2、測繪精度更高
　　數字化測繪技術在對300m以內的物體進行測定的時候，誤差大約在2mm左右，測定地點高差時的誤差不大于18mm。測量結果以電子數據的形式儲存，方便進行傳輸、處理和成圖，而在進行這些工作的時候，不會對原始數據的精度造成不利影響。更不會有在傳統測繪工作中經常出現的方向、展點、視距等難以避免的誤差，這無疑會提高測繪的精度，獲得高精度的測量結果。
　　3、信息多以圖形形式存在
　　在數字化逐漸發展的今天，測繪工作不僅僅停留在對其他人的觀摩上面，而是要搞清楚所測地點的屬性、位置。使用者應當場將土地測結果有關的信息進行記錄和編碼，等到計算機自動生成圖紙時再進行核對。如果在日后的工作中需要用到在測繪時所搜集到的信息，只要在數據庫中進行檢索，就能找到相應的成圖，大大的簡化了信息的檢索工作。
　　4、方便對圖形進行編輯及計算
　　數字化測繪所得到的數據的存放方式是分層式，因此不會受到負載量的限制，使得成果的加工利用更加方便快捷，相比于大比例尺的白紙修改，數字化測繪得出的結果在面對改建擴建等土地權屬改變的情況時，只要輸入相關信息，計算機就會自動進行處理和修改，既節約了時間，又保證了圖面整體的整潔性和準確性。尤其對于土地平整工程中的土方挖填平衡的計算顯得非常方便。
　　二、數字化測繪技術在土地整理工程中的應用
　　隨著GPS技術的不斷進步和升級，已經達到了比較令人滿意的精度要求，完全可以滿足日常的測繪。對于比較開闊的地段，可直接采用RTK進行全數字的野外地形數據的采集；對于房屋密集或樹木繁茂的村莊，則可采用通過RTK測定圖根點，通過全站儀采集碎部點。下面就通過介紹RTK配合全站儀進行野外測量的實例，來說明數字化測繪技術在土地整理工程中的應用。
　　1、測區的基本狀況
　　以某工程為例，該測區測量面積為4km2，被一條國道貫穿，交通便利。測區的地勢較為平坦，大部分為水旱兩用地，小部分為桑園，且民居混亂，樹木繁茂，給測量工作帶來了一定的困難。
　　2、工作流程
　　在此類測試中，一定要先制定工作流程，然后再進行測量，以便測量工作有條理、有效率。本次測量的工作流程如下：
　　選擇并埋設GPS控制點→計算GPS控制網的測量結果并進行資料的整理→開始對控制點的高程檢測→開始碎部測量，RTK對其進行配合并進行野外數據的采集→整理資料并編輯成圖→輸出圖像，保存資料。
　　（1）如何選擇GPS點
　　
　　測區內共設置了4個GPS點，其中一個位于測區的中心地區，另外三個分布于測區的邊界。在GPS點的選擇上應遵循的原則就是分布合理、密度均勻且易于直接使用。根據測繪規范的相關定，GPS點周圍不能有可以強烈反射無線電的金屬或大范圍的水面，并遠離大功率電臺、電視臺、電視信號發射塔和高壓變電所。因此，這四個GPS點的位置均穩定可靠，易于直接使用且可長期保留。其中，GPS1和2、1和4相互通視，可以滿足未來可能進行的常規測量方法的技術要求。
　　（2）外業施測
　　以靜態方式利用3臺雙頻接收機進行同步觀測，由于土石廟和養路距離GPS1距離較遠，因此觀測時段采用120＇；其余各點由于距離較近，觀測時段可采用45＇。在觀測過程中，有效觀測衛星數大于四顆，平均采樣間隔為10〞，仰止角為15°。在測前和測后均要按三個方向?qū)μ炀�高進行一次測量，并取中間值作為天線高度。在觀測時要嚴格遵守測量前制定的測量計劃，并保持相互間的聯絡，認真將各項測量內容的結果填寫到測量手簿中。
　　（3）GPS基線向量的解算
　　此項工作需利用雙頻接收機廠商提供的軟件來完成。具體做法就是將當天采集到的數據經認真核對后及時輸入計算機，并檢查測前和測后的天線高度是否發生變化，如有變化，則取其平均值作為天線高度輸入計算機。還要對同、異步環的閉合差及復測基線進行檢查，以便及時發現不合格的成果，并視具體情況決定是否補測或重測。
　　（4）GPS平差計算及檢測核對

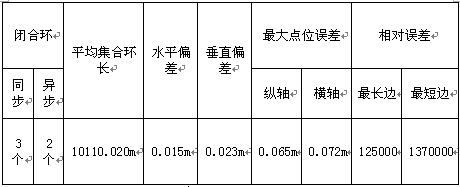

　　此項工作也需要通過雙頻接收機廠商提供的軟件來進行。根據基線解算的成果，先進行三維無約束平差，再將石土廟和養路這兩個三等GPS點的高程和平面坐標作為本網的起始數據進行三維約束平差，其結果見表1。

　　表1
　　（5）高程檢測
　　在進行測圖先，先通過兩臺RTK對本地規劃局給出的兩個水準點進行檢測，下游點的標高已知為22.57m，兩臺RTK對其的檢測值與已知值相比誤差分別為5mm和23mm。上有點的標高已知為21.241m，兩臺RTK對其的檢測值與已知值相比誤差分別為0和1mm，均在可允許的范圍內。這說明通過RTK對圖根進行高程測量的精度是可靠的。
　　（6）地形圖的測繪
　　在此次測繪中，RTK的實時動態定位功能為全站儀的提供了全時段的圖根點測量。碎步測量的方法是將GPS-RTK與全站型電子速測儀相結合，自動進行對地形要素的采集和儲存，最終通過相應的軟件輸出圖像。對于地形開闊的地區，可直接采用RTK模式進行野外數據的全數字采集，繪制出實時地形草圖；對于房屋雜亂或樹木繁茂的地區，則要先通過RTK給定圖根點位，并利用全站儀采集地形數據，再繪制出實時地形草圖。最后將采集到的數據輸入電腦，并通過繪圖軟件生成數字地圖。
　　基于GPS的數字測繪技術現在已經在土地整理工程中得到了廣泛的應用，它的存在大幅度減小了土地整理工程測繪環節的工作強度，避免了頻繁更換基站所造成的誤差，提高了測繪工作的效率。
