摘要：隨著社會發展，負荷開關具備故障檢測功能、保護控制、自動切除單相接地故障和自動隔離相間短路故障,便于故障的查找和線路分段檢修和故障搶修,縮小停電范圍,減少負荷損失.目前這種安裝方式在配網中廣泛采用。當柱上開關配電網絡中發生缺陷、障礙時將擴大了停電區域，嚴重影響供電可靠性。對配網柱上開關故障性質分析準確、故障處理及時與改進是非常必要的。
　　關鍵詞：FZW28-12F開關，接線端子，改進
　　1配電線路FZW28-12F式開關故障概況

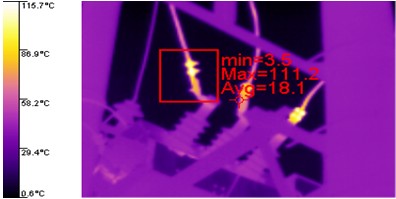

　　1.1在2007年1-4月，本小組對市內所有配電線路導流接點進行紅外測溫,發現10KV寶26柱1開關負荷側A相隔離刀閘下口溫度88℃送電側隔離刀閘下口溫度97℃.10KV寶27柱1開關負荷側A相隔離刀閘下口溫度136℃10KV五5柱1開關C相隔離刀閘下口溫度117℃.且從設備外表看出有明顯的過熱痕跡.8月1日和2日連續兩天重點對以上三處又進行了測溫,其圖譜結果如下:
　　
　　現場圖片圖如下：
　　

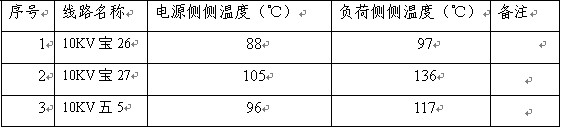

　　10KVFZW28-12F式開關導流接點溫度分析統計表

　　開關運行情況進行了現狀調查和基礎資料的整理，柱上開關故障有問題存在。
　　2.1人員思想教育不到位,沒有專業技術人員.對于柱上開關維護、檢修專業技術人員進行革新改造素質教育，特別是帶電作業人員技能需創新思想教育，以提高工作責任心;技術力量不足，缺少專業技術人才，需要抽出技術人員進行專業培訓，組織骨干力量進行攻關。
　　2.2目前配電帶電作業沒有帶電更換柱上開關進行現場方法
　　2.3采取作業環境受10KV帶電作業條件限制,作業環境條件差。10KV線間距窄，可操作范圍小，使用的工器具包括常用工具、測量工具、專用工具是否齊全及其能否使用正確使用；帶電高空作業及野外作業受氣候影響，而且，開關是在運行環境下操作。
　　2.4沒有合適設備線夾及連接金具。問題關鍵出柱上開關與刀閘口接點，材料不合格，必須對此類產品進行改造，是否具備改造條件，此類開關改造無經驗；
　　3問題確立尋求解決問題辦法
　　3.1對專業技術人員進行革新改造素質教育，特別是帶電作業人員技能需創新思想教育，以提高工作責任心，需要抽出技術人員進行專業培訓，組織骨干力量進行攻關帶電作業。
　　3.2討論采用現已開展帶電更換柱上開關進行現場方法操作，克服10KV線間距窄，可操作范圍小，帶電高空作業及野外作業受氣候影響，而且，開關是在運行環境下操作。

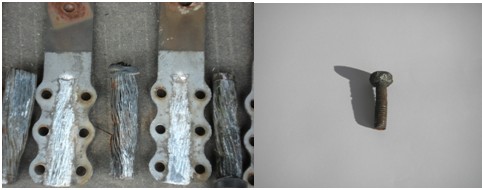

　　3.2.解決問題關鍵FZW28-12F吊裝式柱上開關引線和隔離刀閘的連接處。使用的均為SLG-4A型銅鋁過度設備線夾。引線為300mm銅線，運行中鋁壓板逐漸被腐蝕，加上沒有采取適當?shù)募庸檀胧?造成連接處導電性能不良，接觸電阻增大,使接觸處產生高溫過熱主要原因，對于材料不當進行改進，提高搶修施工工藝。
　　3.2.1改進方法1更換設備線夾并將軟銅線用銅扎絲纏繞緊密。這種方法可以解決軟銅線被壓扁散股的現象，但不能解決銅鋁過渡產生氧化的根本問題，根據以往的實際經驗，在設備運行一個周期后又會出現接頭溫度過高燒毀設備的現象。所以這種處理方法只能治表不能從根本上消除缺陷，不可取。
　　3.2.3改進方法2加長一段引線，一端使用H型線夾將軟銅線壓接，另一端與設備線夾連接。這種方法在以往實際工作中沒有采用過，且施工工藝復雜，不可取。
　　3.2.3改進方法3將燒壞的軟銅線接頭剪斷，清除導體表面的氧化層，涂上中性凡士林，用300mm的銅線鼻替代設備線夾并壓接緊密。使用M14*35不銹鋼穿丁將銅線鼻與隔離刀閘固定牢固。這種方法施工工藝簡單，操作時間短，從導體接觸面和導體的載流量都可以滿足規程要求，又能有效地解決銅鋁過渡產生氧化的根本問題，切實可行。
　　4在實際搶修工作中的運用
　　4.12007年9-2008年11月通過使用300mm的銅線鼻替代設備線夾后，設備運行了十三個月根據紅外測溫結果分析最高的溫度為38℃，在正常的范圍內。
　　4.2根據工作計劃，在10月以前已將寶26柱1開關，寶27柱1開關，寶26五一支柱開和五5柱1開關的接線設備線夾全部更換完畢，設備運行良好。

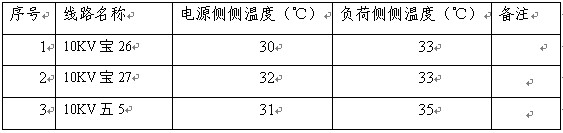

　　10KV柱上開關導流接點溫度分析統計表

　　目前應用改造設備線夾、連接金具法，在配網中安全運行均，取得良好的經濟效益和社會效益。
　　
　　參考文獻
　　[1]配電線路帶電作業技術導則GB/T18857-2008
　　[2]《電力安全工作規程》（電力線路部分）ISBN978-7-5083-9130-4          論文發表網
