摘要：我總隊在黑龍江省林口縣大盤道大理巖礦區，進行的巖心鉆探中，根據該礦區地質地層情況，巖性和巖石硬度，巖石的研磨性及完整程度，采用了多種巖芯鉆探工藝，取得了不同的技術經濟效果。通過對該礦區巖芯鉆探不同的鉆進工藝進行技術經濟分析，為今后在不同的礦種進行巖芯鉆探，達到最佳技術經濟效果，提高巖芯鉆探效率，降低巖芯鉆探成本，提高經濟效益，可供借鑒。
　　關鍵詞：巖芯鉆探工藝；巖芯鉆探效率；質量和成本；技術經濟分析
　　一、黑龍江省林口縣大盤道大理巖礦區地質概況
　　礦區地層
　　該礦區出露下元古界麻山群西麻山組及柳毛組和第四紀（Q4）松散堆積物。在下元古界麻山群西麻山組[Ptix]的主要巖性有：灰黑色云母片巖；紅柱云英片巖及二云石英片巖等。在柳毛組[Ptilm]主要巖性有：下部為透閃白云石大理巖和絹云石英片巖層等；中部為大理巖層等；上部為絹云石英片巖，大理巖層等。新生界第四系（Q4）全新統廣布于礦區。殘坡積層和沖積層，廣布于本區。有腐植土，褐色亞粘土，砂礫石，大理巖和絹云石英片巖碎石組成。
　　礦區常見的巖石類型
　　大理巖和硅質大理巖；透閃白云大理巖；石英含量占5%---20%。巖石硬度為可鉆性Ⅴ級～Ⅶ級；中等研磨性。絹云石英片巖；石墨片巖；石英含量占30%---70%。巖石硬度為可鉆性Ⅷ級～Ⅹ級；強研磨性。云母石英片巖；花岡偉晶巖等；石英含量占70%以上。巖石硬度為可鉆性Ⅸ級～Ⅹ級；強研磨性。
　　二、巖芯鉆探鉆進工藝的選擇
　　根據黑龍江省林口縣大盤道大理巖礦區各類巖石的特性，在四年的巖芯鉆探施工期內，逐步采用了五種鉆進工藝；基本滿足了該礦區地質對巖芯鉆探的技術要求，取得了良好的技術經濟效果。有的鉆孔覆蓋層較厚，約52.91米，有的鉆孔地層巖石巖性變化頻繁，軟、硬互層。巖石硬度變化大，在Ⅲ級～Ⅹ級之間。有的鉆孔地層花崗巖脈侵入，造成大理巖礦體支離破碎，巖石的完整度差；給巖心鉆探施工增加了難度。因此，針對上述地層地質條件，先后選擇的鉆進工藝有：∮75毫米～∮150毫米大口徑硬質合金鉆進工藝；∮56毫米小口徑金剛石鉆進工藝；TK—54型金剛石液動沖擊回轉鉆進工藝；S59毫米繩索取芯鉆進工藝；TK60S繩索取芯液動沖擊回轉鉆進工藝。
　　三、各種鉆進工藝的性能及適用范圍
　　∮75毫米～∮150毫米大口徑硬質合金鉆進工藝。這種鉆進工藝適用于Ⅰ～Ⅵ級、部分Ⅶ級軟—中硬，弱研磨性地層；第四紀(Q4)覆蓋層。
　　∮56毫米小口徑金剛石鉆進工藝。這種鉆進工藝適用于Ⅳ～Ⅻ級中硬—堅硬，弱到中研磨性地層。其特點是：對于巖石硬度，適用范圍廣；在較完整地層，巖礦芯采取率高（90%以上），巖礦芯完整程度好。相對于大口徑硬質合金鉆進工藝，鉆孔直徑較小，有利于鉆進效率提高和鉆孔壁的穩定。
　　TK—54型小口徑金剛石液動沖擊回轉鉆進工藝。這種鉆進工藝適用于Ⅶ～Ⅻ級硬—堅硬，弱到強研磨性地層。其特點是：對于硬度大、強研磨性地層，相對于56毫米小口徑金剛石鉆進工藝，鉆進效率高。是克服堅硬“打滑”巖層的一種有效的鉆進工藝。同時又克服了鉆進較破碎巖層的巖芯堵塞。提高了純鉆進和回次進尺時間。提高了純鉆率和鉆進效率，降低了單位成本。
　　S59毫米繩索取芯鉆進工藝。是在小口徑金剛石鉆進工藝的基礎上發展起來的一種鉆進工藝。這種鉆進工藝的特點是：在正常鉆進情況下，可以不提鉆采取巖礦芯；提高了純鉆時間和減少了輔助時間。純鉆率可達35%～50%以上。有利于復雜地層和破碎地層的孔壁穩定，減少孔內事故。同時也減輕了工人的勞動強度。特別是在中、深度以上鉆孔（即：200米以上的鉆孔），更顯示出了它的優越性。
　　TK60S繩索取芯液動沖擊回鉆鉆進工藝。這種鉆進工藝是在S59毫米繩索取芯鉆進工藝基礎上發展起來的。其特點是：克服了S59毫米繩索取芯鉆進工藝在堅硬“打滑”巖層(巖石硬度可鉆性在Ⅸ級～Ⅻ級的地層)回次間隔時間短，小時效率低，單位成本高的弱點。是目前較為先進的和理想的一種鉆進工藝。特別是在中、深度以上鉆孔堅硬“打滑”巖層鉆進時，更顯示了這種鉆進工藝的優越性；具有廣闊的發展前景。
　　四、不同鉆進工藝鉆進效率、鉆孔質量和經濟分析
　　（一）大口徑硬質合金鉆進工藝
　　在黑龍江省林口縣大盤道大理巖礦區，第四系（Q4）覆蓋層廣布于該礦區，最厚達52.91米。有腐植土、褐色亞粘土、砂礫石、大理巖和絹云母石英片巖碎石組成。地層破碎、裂隙發育；孔壁不穩定，坍塌掉塊現象嚴重。當鉆進到大理巖礦層時，脈巖侵入較多；巖層不完整；局部巖層巖石硬度較大。從技術經濟角度，在這類地層采用了大口徑硬質合金鉆進工藝。施工中采用高固相（＞4%）、黏度較大的優質泥漿；在沖洗液漏失較嚴重地層，配以單層或多層不同級別套管輔助使用，較為順利地鉆進這類地層。另一方面，在這類地層鉆進，巖礦芯采取效率、鉆孔質量和鉆進效率受到影響。為了提高鉆進效率（臺月效率）和保證鉆孔質量（鉆孔質量六大指標），選擇與所鉆地層相適應的鉆進參數是關鍵。根據該礦區上述地層，所選用的鉆進參數如表3—1：
　　大口徑硬質合金鉆進參數表3—1
　　                   　　

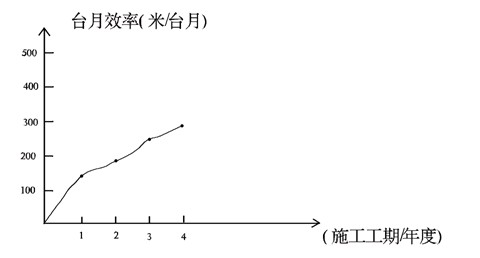

　　通過四年工期的鉆探施工，表3—1中的鉆進參數，基本是合理的。臺月效率和鉆孔質量逐年提高。施工期內大口徑硬質合金鉆進臺月效率見圖3—1：
　　
　　
　　
　　根據統計資料，平均臺月效率第一年為：158.75米/臺月；第二年為：182.15米/臺月；第三年為：246.10米/臺月；第四年為：286.24米/臺月。鉆孔質量（六大質量指標）為：在該礦區共完成鉆孔27個；一級甲孔率為22.22%，一級乙孔率為40.74%，二級孔率為37.04%.綜上所述，臺月效率和鉆孔質量偏低。主要原因：一是此種鉆進工藝特性所致；二是受所鉆地層巖石巖性決定。硬質合金（YG8）這種碎巖材料，受其硬度和強度所限，只能鉆進Ⅶ級硬度以下的巖石。在第四紀復雜破碎地層鉆進，鉆頭硬質合金易磨損和崩刃；導致切削巖石速度降低、小時效率低；統計資料表明：最低平均小時效率為1.30米/小時；最高平均小時效率為2.93米/小時。進而影響臺月效率。
　　大口徑硬質合金鉆進鉆孔質量經濟分析
　　鉆孔質量偏低，一級甲孔率僅為22.22%。鉆孔六大質量指標之一，巖礦芯采取率；它是評價鉆孔質量主要指標；規程要求大于75%。在第四紀覆蓋層、地表破碎巖層和Ⅶ級以下巖層鉆進時，一般采用無循環水干鉆或投卡料采取巖芯。由于機械振動和巖礦芯相互磨耗（磨耗比大），導致巖礦芯采取率常低于75%，達不到質量要求。該礦區完成的主要經濟指標為：四年工期累計完成鉆探工作量為2,480.07米；總費用為355,727.00元；平均單位成本為143.43元；平均單位材料成本為39.62元。材料成本占單位成本27.62%（通常合理占比為20%～25%）。影響成本比率主要是研磨材料（硬質合金鉆頭）和油燃料。在該礦區共使用了999個合金鉆頭；平均鉆頭成本為9.97元/米。平均鉆頭進尺僅為2.48米/個，鉆頭使用壽命短。共消耗油燃料27.28噸；單位耗油成本為11.66元/米，單位進尺油耗高。這種工藝鉆進效率較低和材料消耗較高，導致單位鉆探成本高。
　　（二）∮56毫米小口徑鉆進工藝
　　在該大理巖礦區的礦床腹部,B+C級儲量塊段，巖層較完整，中等研磨性；硬度為可鉆性Ⅴ～Ⅵ級。在鉆探范圍內，厚度達264.51米。在這類地層鉆進，采用56毫米小口徑金剛石鉆進，巖礦芯采取路達90%以上。小時效率和臺月效率相對硬質合金鉆進較高。礦區的主要圍巖和脈巖為：石英片巖，硅化大理巖，花岡偉晶巖。巖石結構致密，抗壓強度大，強研磨性；硬度為可鉆性Ⅹ級左右。在鉆探范圍內，厚度達69.42米。小時效率和臺月效率相對很低。所選用的鉆進參數如表3—2：
　　
　　
　　小口徑金剛石鉆進參數表3—2
　                         　　

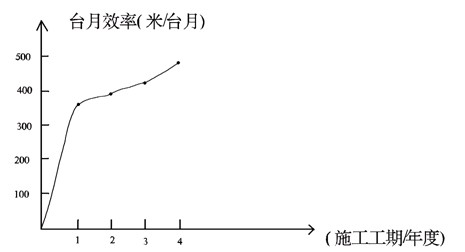

　　通過四年的∮56毫米小口徑金剛石鉆進，所選擇的鉆進參數是合理的。鉆孔質量、鉆進效率高于硬質合金鉆進。施工期內小口徑金剛石鉆進臺月效率見圖3—2：
　　
　　根據統計資料，平均臺月效率第一年為：378.45米/臺月；第二年為：398.66米/臺月；第三年為：421.96米/臺月；第四年為：468.76米/臺月。鉆孔質量（六大質量指標）為：在該礦區共完成鉆孔27個。一級甲孔率為83.33%；一級乙孔率為16.67%。綜上所述，臺月效率和鉆孔質量同比硬質合金鉆進工藝，有著顯著提高。因小口徑金剛石鉆進工藝所采用的天然表鑲金剛石鉆頭，可鉆進Ⅲ～Ⅶ級硬度、較完整地層。人造孕鑲金剛石鉆頭可鉆進Ⅴ～Ⅺ級硬度的復雜地層。金剛石本身的研磨硬度是硬質合金的六倍。所以在相同巖層條件下，單位時間內切削巖石的速度比高出硬質合金1—3倍。小時效率和臺月效率高于硬質合金50%--200%以上。在該礦區石英片巖、硅化大理巖、花岡偉晶巖鉆進中，因這類巖層堅硬，可鉆性為Ⅸ～Ⅹ級；結構致密，研磨性強，抗壓強度大。鉆探上稱之為堅硬“打滑層”。小時效率和臺月效率都是很低的。人造金剛石鉆頭鉆進這類巖層時，發生“打滑”現象。單位時間內切削速度很低；即：巖石的磨削量低。最低小時效率僅為0.09米/小時；最低臺月效率僅為15.62米/臺月。
　　∮56毫米小口徑金剛石鉆進鉆孔質量經濟分析
　　鉆孔質量有著顯著提高。一級甲孔率為83.33%；巖礦芯采取率均在90%以上。采用小口徑金剛石雙管單動鉆具，機械振動和巖礦芯磨耗程度較小；完整度較高。因此，鉆孔質量主要取決于巖礦芯采取效率。該礦區完成的主要指標為：四年工期累計完成鉆探工作量為3,137.85米；總費用為：408,575.30元；平均單位成本為130.21元/米；平均單位材料成本為30.93元/米。材料成本占單位成本19.91%。同比硬質合金鉆進材料成本降低7.71%。影響成本比率主要是研磨材料（金剛石鉆頭）和油燃料的消耗。在該礦區共使用天雙表金剛石鉆頭21個；人雙孕金剛石鉆頭24個；平均鉆頭進尺為69.73米/個；平均鉆頭成本為7.04元/米。共消耗油燃料為30.26噸；單位耗油成本為10.22元/米。同比硬質合金鉆進研磨材料和油燃料的消耗分別降低為29.39%和12.35%。鉆進效率的提高是降低單位成本的主要原因。
　　（三）S59毫米繩索取芯金剛石鉆進工藝
　　在該礦區進行了三年工期的繩索取芯金剛石鉆進，所鉆巖石巖性同比小口徑金剛石鉆進。影響鉆進效率的主要原因之一是純鉆進時間利用率；純鉆進時間利用率的高低，直接影響著臺月效率。它的優點是：在正常情況下，可以不提鉆取巖礦芯；相對減少了輔助時間，增加了純鉆時間；提高了純鉆時間利用率和臺月效率。上述兩種鉆進工藝純鉆時間利用率在20%～30%；繩索取芯金剛石鉆進工藝純鉆時間利用率在45%～55%以上。根據所鉆巖層和繩索取芯鉆進工藝特點，所選鉆進參數如表3—3：
　　繩索取芯鉆進參數表3—3
　　             　　
　　（3）

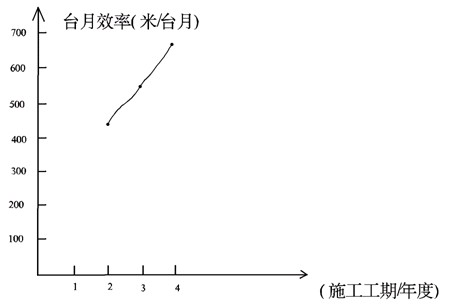

　　通過三年工期的繩索取芯鉆進，所選擇鉆進參數是合理的。施工期內繩索取芯鉆進臺月效率見圖3—3：
　　
　　
　　
　　根據統計資料，第一年沒有進行繩索取芯鉆進；平均臺月效率第二年為：446.40米/臺月；第三年為：548.53米/臺月；第四年為：679.89米/臺月。臺月效率同比小口徑金剛石鉆進工藝提高了27.18%～31.05%。顯示出這種鉆進工藝的優越性。
　　S59毫米繩索去芯鉆進工藝質量經濟分析
　　鉆孔質量同比小口徑金剛石鉆進的鉆孔還要高。在該礦區共完成鉆孔15個；一級甲孔率100%。其中巖礦芯采取率在95%以上；尤其在破碎、復雜不完整巖層，采芯率高；更顯示出其優越性。巖礦芯采取率高，鉆孔質量高。同時對孔壁有一定的護壁作用；可較好的防止復雜破碎巖層坍塌、掉塊，保證正常鉆進，提高鉆孔質量。根據統計資料，三年工期累計完成鉆探工作量為：1,496.36米。總費用為：180,740.00元；平均單位成本為120.79元/米；平均單位材料成本為29.46元/米。材料成本占單位成本24.39%。在該礦區使用繩索鉆頭20.5個；平均鉆頭進尺為72.99米/個；平均鉆頭成本為6.99元/米；共計消耗油燃料為13.25噸；單位耗油成本為9.39元/米。同比小口徑金剛石鉆進工藝研磨材料和油燃料的消耗分別降低為：0.71%和8.12%。
　　（四）TK—54型和TK60S型液動沖擊回轉鉆進工藝
　　在黑龍江省林口縣大盤道大理巖礦區，圍巖和脈巖主要有：硅化大理巖；石英片巖；花崗偉晶巖等。這類巖石結構致密，抗壓強度大。可鉆性Ⅹ級；強研磨性。用金剛石回轉鉆進工藝鉆進，小時效率和臺月效率很低。鉆探稱之為堅硬“打滑層”。為了解決這個難題，先后試驗了先進的TK—54型和TK60S型兩種型號的液動沖擊器。目的是在回轉鉆進的基礎上，增加液動沖擊力；改變金剛石鉆頭的碎巖方式。由靜壓回轉磨削碎巖改變?yōu)闆_擊靜壓回轉復合型體積碎巖。比較有效地克服金剛石鉆頭“打滑”現象；從而提高了小時效率和臺月效率。
　　液動沖擊回轉鉆進工藝質量經濟分析
　　鉆孔質量為，一級孔甲孔率100%。液動沖擊回轉鉆進工藝是提高鉆孔質量的有效手段。它的應用，無論在普通巖層，還是在堅硬“打滑”巖層，是一種廣譜的鉆進工藝。在較破碎巖層，它可有效的防止巖芯堵塞，提高回次進尺，提高純鉆率和巖心采取率；從而提高了鉆孔質量。
　　根據統計資料，在該礦區共計完成4個鉆孔，累計完成鉆探工作量236.69米（Ⅸ～Ⅹ級巖層）；主要應用在堅硬“打滑”巖層段。應用前，如上所述：平均小時效率為0.09米/小時；平均臺月效率為15.62米/臺月。應用后，平均小時效率為0.55米/小時；平均臺月效率為93.72米/臺月。平均小時效率和平均臺月效率都提高了六倍。單位成本由3,517.50元/米，降低到586.50元/米。單位成本和單位材料成本降低5～6倍。
　　五、結論
　　綜上所述：在黑龍江省林口縣大盤道大理巖礦區四年工期巖芯鉆探中，在不同巖層采用了多種鉆進工藝，取得了比較系統的技術、質量和經濟資料成果。從另一個角度講，這個礦區也是一個巖芯鉆探“試驗場”，把當時巖芯鉆探科研成果應用到生產實踐中；取得了比較系統的試驗數據；在今后巖芯鉆探工作中，可供參考借鑒。在Ⅰ～Ⅲ級軟地層，亦采用硬質合金回轉鉆進。在Ⅳ～Ⅶ級中硬—硬巖層亦采用金剛石回轉鉆進。在Ⅶ～Ⅻ級硬—堅硬巖層亦采用金剛石沖擊-回轉鉆進。為今后在不同的礦區、礦種；不同的巖性，巖石的硬度，研磨性和地層的復雜程度；進行巖芯鉆探，正確的選擇鉆進工藝，提高鉆孔質量和鉆進效率，降低巖芯鉆探成本，使技術和經濟有機地結合起來。不斷地進行科技創新，把新技術、新成果應用到巖芯鉆探中，取得最佳的技術經濟效果。
　　
　　參考文獻：
　　[1]中建地勘中心黑龍江總隊巖芯鉆探新技術新工藝試驗報告1985.～1988（12）
　　[2]王蘭榮《技術經濟學》哈爾濱哈爾濱工業大學2000.（07）
　　[3]胡辰光《鉆探工程技術及標準規范實務全書》2003.（12）
　　[4]王年友等繩索取芯鉆探技術新發展----三合一組合鉆具探礦工程2007.39（9）
　　[5]劉廣志金剛石鉆探手冊【】北京地質出版社.1991.
